Thiết kế cầu trượt liên hoàn chuyên nghiệp đòi hỏi cân bằng giữa tính chơi (play value) và an toàn kỹ thuật. Chủ đầu tư, kiến trúc sư sân chơi và nhà thầu cần một khung chuẩn rõ ràng để quyết định vật liệu, liên kết kết cấu và vùng sử dụng (use zone) trước khi đi vào thi công. Bản brief này tập trung vào tiêu chuẩn tham chiếu, khác biệt khi áp dụng cho công trình trong nhà so với ngoài trời, chiến lược bố trí mang lại trải nghiệm phong phú và các mẫu kiểm tra, bảo trì dành cho đội kỹ thuật. Tài liệu hướng tới người đọc chuyên môn nhưng vẫn diễn giải dễ hiểu để áp dụng thực tế tại Việt Nam.
Tiêu chuẩn an toàn chính và khác biệt công trình trong nhà/ngoài trời
Hai chuẩn quốc tế thường được tham chiếu cho thiết bị cầu trượt cố định là EN 1176 (phần áp dụng cho thiết bị lắp đặt cố định) và ASTM F1487. Những tiêu chuẩn này quy định yêu cầu về thiết kế, cạnh sắc, bảo vệ rơi, vùng an toàn và thử tải kết cấu. Khi sử dụng các tiêu chuẩn này ở Việt Nam, cần kiểm tra tương thích với quy định địa phương và khả năng chứng nhận vật liệu, vì EN/ASTM là tham chiếu chứ không tự động thay thế pháp lý địa phương.
Điểm chính của EN 1176 và ASTM F1487
EN 1176 nhấn mạnh đến phân vùng theo chiều cao và quy định khoảng cách, chiều cao rơi an toàn (fall height) cùng các biện pháp bảo vệ viền và ngăn ngừa kẹt ngón tay. ASTM F1487 tương tự nhưng có khác biệt về phương pháp thử va đập, chỉ tiêu mài mòn và một số dung sai kích thước. Cả hai đều yêu cầu báo cáo thử nghiệm vật liệu và khả năng chịu tải, do đó hồ sơ thử nghiệm từ nhà sản xuất và kiểm định độc lập là bắt buộc để chứng minh tuân thủ.

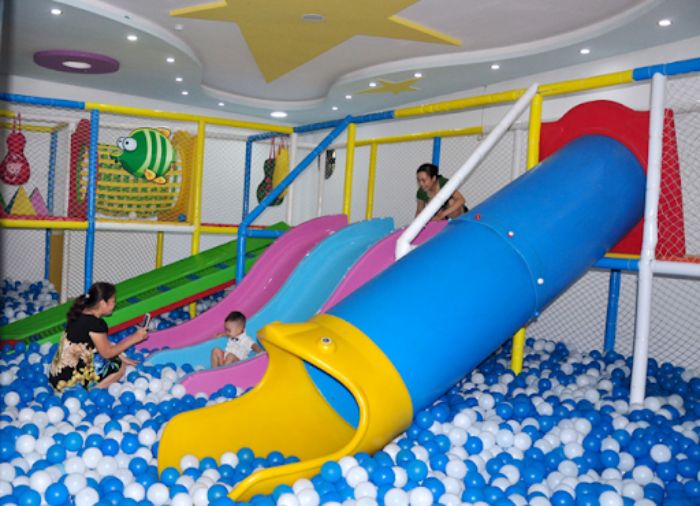

Khác biệt khi áp dụng cho công trình trong nhà
Công trình trong nhà đặt ra vài yêu cầu bổ sung: vật liệu phải chịu điều kiện ánh sáng nhân tạo, không chịu tác động UV như ngoài trời nhưng cần tuân thủ quy định phòng cháy chữa cháy và tiêu chí chống bắt lửa. Hệ sàn, thoát nước và thông gió cũng khác so với ngoài trời — ví dụ, hệ thống thoát nước không còn ưu tiên cho mưa nhưng cần tính đến vệ sinh và rửa lau. Ngoài ra, bề mặt nền trong nhà cần chống trượt tốt và ít bụi để tránh trượt ngã, còn ngoài trời phải ưu tiên vật liệu chịu UV, chống ăn mòn và thoát nước.
Thiết kế bố trí để tối đa “play value” nhưng bảo đảm use zone
Tăng “play value” không chỉ là thêm phần chơi mà còn là cách tổ chức từng module để tạo dòng chơi liên tục, thách thức phù hợp theo nhóm tuổi và tương tác xã hội. Phân vùng theo nhóm tuổi (ví dụ: 0–3, 3–6, 6–12) giúp xác định chiều cao máng, kích thước lỗ trống, mật độ module và lực va chạm tối đa chấp nhận được. Bố trí đường vào và ra slide theo hướng quan sát của phụ huynh và luồng giao thông nội bộ nhằm giảm xung đột giữa người chơi đang leo và người chơi đang rời khỏi cầu trượt.
Nguyên tắc khoảng cách và xử lý khi nền cao chênh lệch
Khi hai bề mặt có chênh cao vượt >30 inch (~76 cm), cần tăng khoảng cách giữa các cấu trúc lân cận để tránh va chạm do rơi hoặc bật ra khỏi thiết bị. Trong trường hợp nền không đồng đều, nên dùng mặt đệm chuyển tiếp và biện pháp chắn để tránh rơi xuống vùng thấp hơn. Việc tính toán vùng use zone phải bao gồm hướng thoát của người chơi, vận tốc tiềm năng ở điểm ra máng và không gian để giảm tốc an toàn.
Chiến thuật bố trí để tối ưu trải nghiệm
Sắp xếp theo cụm chủ đề (spin, climb, slide) giúp trẻ thử thách theo chuỗi hành vi; đặt cầu trượt ngắn cho nhóm nhỏ gần khu vực giám sát của phụ huynh; dùng các module nhìn thấy nhau để khuyến khích chơi cùng. Khoảng cách giữa module nên đảm bảo không làm tắc lối chạy và có đường thoát khẩn cấp. Sự phân tầng cao-thấp cần kết hợp lan can, lưới chắn và bề mặt giảm chấn phù hợp.
Vật liệu, kết cấu liên kết và ví dụ sản phẩm tham chiếu
Lựa chọn vật liệu ảnh hưởng trực tiếp đến độ bền, chi phí bảo trì và tính an toàn lâu dài. Các lựa chọn phổ biến gồm thép mạ kẽm hoặc thép sơn tĩnh điện cho khung, máng cầu trượt composite (FRP) hoặc HDPE cho bề mặt trượt, vật liệu mềm như EVA/PU cho bề mặt bảo vệ. Trong nhà, cần ưu tiên vật liệu có chỉ số chống cháy phù hợp và bề mặt ít tạo bụi.
Ví dụ sản phẩm tham chiếu
1) Mẫu module nội địa (catalogue mẫu): kích thước D5000 x R2600 x C3000 mm — phù hợp cho cụm chơi trẻ 3–8 tuổi với cầu thang, hành lang lưới và máng trượt đơn. Thông thường nhà sản xuất cung cấp cấu tạo khung thép mạ, ốp tấm nhựa ABS và lưới bảo vệ polyamide. Phương pháp cố định: bản chân có lỗ neo, liên kết ke góc và bu lông M12 kèm keo cấy khi cố định xuống nền bê tông.
2) Mẫu máng composite FRP với khung thép mạ kẽm: ưu điểm là bề mặt trượt mịn, chịu mài mòn tốt, khả năng định hình chiều dài và cong. Cố định thường bằng bích liên kết và bulong xuyên qua bản chân, buộc vào bản móng bê tông hoặc bệ thép có neo hóa chất. Loại này phù hợp cho dự án cần kiểu dáng đặc trưng và sức chịu tải cao.
3) Mẫu máng HDPE đúc liền kết hợp khung inox hoặc thép sơn tĩnh điện: HDPE giảm trượt tĩnh, dễ thay thế từng đoạn nếu mòn, và ít phai màu trong môi trường trong nhà. Thông thường cố định bằng vít tự khoan vào khung phụ, thêm ốc khóa chống trộm ở các điểm tiếp xúc để hạn chế tháo lắp trái phép.
Chi tiết liên kết kết cấu cần lưu ý
Các điểm liên kết chịu lực phải dùng bu lông chống rin, vòng đệm khóa và mũ che bảo vệ mép nhựa để tránh mòn cục bộ. Với khung thép ngoài trời, ưu tiên mạ kẽm nhúng nóng hoặc thép không gỉ cho điểm nối tiếp xúc nền; đường hàn phảỉ chống gỉ bằng sơn/epoxy chuyên dụng. Mối nối dạng vít xuyên nên sử dụng keo cấy tại nền bê tông và bản đế dày đủ kích thước để phân bố tải, tránh gây nứt sàn.
Checklist nghiệm thu kỹ thuật trước bàn giao & mẫu hợp đồng bảo trì định kỳ
Một checklist nghiệm thu rõ ràng giúp chủ đầu tư và nhà thầu thống nhất tiêu chí chấp nhận trước nghiệm thu. Checklist phải bao gồm kiểm tra tài liệu chứng nhận vật liệu, biên bản thử tải, kiểm tra rò rỉ/thoát nước (nếu có), kiểm tra ốc vít và mối hàn, đo đạc vùng use zone thực tế và so sánh với thiết kế. Yêu cầu biên bản nghiệm thu có chữ ký của tư vấn an toàn (nếu thuê) và hồ sơ ảnh thực trạng để lưu trữ.
- Kiểm tra chứng nhận vật liệu và báo cáo thử nghiệm liên quan (EN/ASTM hoặc tương đương).
- Đo đạc thực tế chiều cao điểm cao nhất và vùng use zone ở tất cả hướng.
- Kiểm tra neo móng, lực siết ốc, và bản chân cố định (kiểm tra bằng máy đo mô-men hoặc torque wrench).
- Kiểm tra bề mặt trượt: mòn, vết nứt, cạnh sắc, và góc thoát.
- Kiểm tra lưới, dây thừng, chi tiết mềm: rách, mòn, mối nối bị tuột.
- Đánh giá chống cháy vật liệu, lối thoát khẩn cấp và khoảng cách hành lang trong nhà.
Mẫu hợp đồng bảo trì định kỳ nên nêu rõ tần suất kiểm tra (ví dụ: kiểm tra nhanh hàng ngày/tuần bởi nhân viên vận hành, kiểm tra chi tiết hàng tháng/quý bởi đội kỹ thuật, kiểm tra tổng thể hàng năm bởi kỹ sư độc lập). Hợp đồng cần mô tả nhiệm vụ: kiểm tra siết ốc, bôi trơn bản lề, thay thế chi tiết mòn, vá lưới, kiểm tra lớp phủ bảo vệ và lập biên bản sự cố. Nên có điều khoản phản hồi khẩn cấp (SLA) cho các hư hỏng làm mất an toàn, kèm phí sửa chữa theo bảng đơn giá đã thỏa thuận.
Kết luận và khuyến nghị thực tế
Thiết kế và thi công cầu trượt liên hoàn chuyên nghiệp đòi hỏi tích hợp chặt chẽ giữa tiêu chuẩn quốc tế, điều kiện địa phương và thực tế vận hành. Luôn phối hợp tư vấn an toàn độc lập trong giai đoạn thiết kế và nghiệm thu để kiểm chứng vùng an toàn và các thử nghiệm cơ học. Lưu trữ đầy đủ hồ sơ kiểm định, biên bản nghiệm thu và lịch bảo trì là bằng chứng pháp lý quan trọng và là cơ sở để vận hành an toàn lâu dài.
Có thể đối chiếu thêm các hạng mục triển khai trong Thiết kế khu vui chơi của đơn vị cung cấp.
Kết luận: áp dụng EN 1176/ASTM F1487 làm tham chiếu kỹ thuật, điều chỉnh theo quy định địa phương, lựa chọn vật liệu theo môi trường (chống UV, chống cháy, chống trượt) và lập checklist nghiệm thu cùng hợp đồng bảo trì chi tiết. Việc này giúp tối ưu hóa “play value” đồng thời giảm rủi ro vận hành, kéo dài tuổi thọ thiết bị và bảo vệ nhà đầu tư.
