Bố trí kỹ thuật khu vui chơi 1000m²: tiêu chuẩn & checklist
Khi chuẩn bị đầu tư hoặc vận hành một khu vui chơi trẻ em diện tích 1.000 m², câu hỏi quan trọng là làm thế nào để kết hợp tối ưu giữa tiêu chuẩn an toàn, lựa chọn vật liệu và quy trình nghiệm thu sao cho vận hành ổn định, dễ bảo trì và đáp ứng yêu cầu pháp lý. Bài viết này tập trung vào khía cạnh kỹ thuật: so sánh tiêu chuẩn quốc tế, bố trí kết cấu cho thiết bị công cộng, lựa chọn surfacing hấp thụ va chạm, cũng như checklist nghiệm thu và lịch bảo trì phù hợp cho dự án indoor/indoor-like 1.000 m².
Tiêu chuẩn an toàn áp dụng và phạm vi cần kiểm tra
Hai tiêu chuẩn tham chiếu phổ biến dành cho thiết bị playground public-use là ASTM F1487 và bộ EN 1176. ASTM F1487 (public-use) định nghĩa yêu cầu thiết kế, vật liệu và thử nghiệm cho thiết bị công cộng; phần liên quan đến vật liệu và độ bền fastener được nêu rõ trong các mục kỹ thuật (tham chiếu phần 4 của ASTM F1487). EN 1176 là tiêu chuẩn châu Âu tập trung vào yêu cầu an toàn, khoảng trống tránh kẹt đầu/ngón tay và các phép thử chịu tải.
Với surfacing hấp thụ va chạm, tiêu chuẩn ASTM F1292 và EN 1177 (impact attenuation) là thước đo để xác định bề mặt có bảo vệ đủ cho một Critical Fall Height (CFH) nhất định hay không. Khi thiết kế, cần xác định CFH lớn nhất của từng cụm thiết bị (ví dụ đỉnh tháp đa tầng, slide) và chọn vật liệu surfacing được thử nghiệm phù hợp với CFH đó theo ASTM F1292/EN 1177.
Lưu ý quan trọng: tiêu chuẩn quốc tế không thay thế yêu cầu địa phương. Trước khi thi công cần đối chiếu với quy định PCCC, cấp phép xây dựng địa phương và các quy định an toàn lao động. Các phép thử tiêu chuẩn nên được yêu cầu từ nhà thầu và lưu trữ hồ sơ nghiệm thu để phục vụ kiểm tra sau này.
Ghi chú: trước khi thi công, nên yêu cầu nhà thầu nộp đầy đủ báo cáo thử nghiệm và biên bản nghiệm thu để lưu trữ hồ sơ kiểm tra sau này.
Bố trí kỹ thuật và chi tiết kết cấu cho khu 1.000 m²
Một bố trí kỹ thuật tốt bắt đầu từ phân vùng theo nhóm tuổi, luồng di chuyển và các vùng an toàn xung quanh thiết bị. Với diện tích 1.000 m² thường có thể bố trí các vùng: khu bé (0–3 tuổi), khu mẫu giáo (3–6 tuổi), cấu trúc đa tầng/slide, khu party/soft-play và lối dịch vụ + hành lang thoát hiểm. Diện tích từng vùng phụ thuộc mục tiêu vận hành nhưng phải đảm bảo khoảng đệm an toàn tối thiểu theo tiêu chuẩn xung quanh các thiết bị có động năng.
Về kết cấu cho slides và khung đa tầng: khung chịu lực nên dùng thép ống kết cấu (độ dày và loại mác vật liệu theo tính toán kết cấu), bề mặt sơn tĩnh điện hoặc phủ chống ăn mòn. Các điểm neo xuống nền phải được thiết kế theo tải động, với cốt thép neo âm bê tông có độ sâu và phương án neo (anchorage) phù hợp. Với slide lớn hoặc cấu trúc 2–3 tầng cần lưu ý chiều cao trần tối thiểu: thông thường yêu cầu >4,5–6 m tùy loại slide và vận hành, và phải có khoảng trống trên đỉnh để tránh va chạm trần.
Fasteners và ốc vít: tuân thủ khuyến nghị phần 4 của ASTM F1487 về vật liệu và độ bền. Ưu tiên sử dụng ốc vít thép không gỉ (AISI 316 khi có độ ẩm cao) hoặc mạ kẽm nhúng nóng cho môi trường khô; sử dụng ốc kháng tháo (tamper-resistant) ở khu công cộng. Tất cả bu-lông chính phải có kiểm soát moment siết theo đề xuất nhà sản xuất; dùng vòng đệm, vòng khóa hoặc chất khoá ren để giảm nguy cơ nới lỏng do rung động.
Chiều cao, khe hở và vùng an toàn
Xác định chiều cao tối đa của thiết bị (platform heights) dựa trên độ an toàn thao tác và CFH tương ứng. Mọi khe hở trao đổi phải kiểm tra theo giới hạn tránh kẹt đầu/ngón tay trong EN 1176/ASTM F1487. Vùng an toàn xung quanh các thiết bị có động năng (swing, slide, spinner) phải tuân thủ khoảng cách bảo vệ, không để lắp thiết bị cản đường egress hoặc lối thoát hiểm.
Hệ thống surfacing: so sánh hiệu suất và bảo trì
Lựa chọn surfacing ảnh hưởng trực tiếp đến khả năng hấp thụ va chạm, chi phí ban đầu, bảo trì và tuổi thọ. Ba giải pháp phổ biến là poured-in-place rubber (poured rubber), rubber tiles và Engineered Wood Fiber (EWF). Mỗi giải pháp có lợi ích và hạn chế riêng, nên cân đối theo mục tiêu an toàn, vận hành và ngân sách.
- Poured rubber: bề mặt liền mạch, thẩm mỹ tốt, khả năng hấp thụ va chạm đồng đều và dễ kiểm soát CFH khi thi công đúng quy trình. Nhược điểm là chi phí ban đầu cao hơn, yêu cầu nền bê tông chắc và sửa chữa điểm hư hỏng đòi hỏi chuyên môn. Bảo trì chủ yếu là vệ sinh và kiểm tra sự liền khối định kỳ.
- Rubber tiles: mô-đun, dễ thi công và thay thế khi hỏng, chi phí trung bình. Các mối nối cần xử lý chống trượt và tránh bù nước; tiles có thể lún nếu nền không đồng nhất. Phù hợp cho khu vực cần thay thế nhanh, nhưng cần kiểm tra định kỳ liên kết giữa các viên.
- Engineered Wood Fiber (EWF): chi phí thấp hơn, thân thiện môi trường và hiệu quả cho khu ngoài trời; tuy nhiên EWF cần độ dày và bảo dưỡng (nạp lại, san đều) để duy trì CFH, dễ bị ẩm mốc trong môi trường indoor và kém phù hợp cho khu trong nhà có yêu cầu vệ sinh cao.
Khi chọn surfacing cho khu 1.000 m² indoor, ưu tiên poured rubber hoặc rubber tiles cho độ bền và vệ sinh. Yêu cầu nhà thầu cung cấp báo cáo thử nghiệm ASTM F1292 / EN 1177 tương ứng cho hệ surfacing đã thi công, kèm theo thông số CFH đạt được.
Quy trình nghiệm thu sau lắp đặt và lịch bảo trì
Nghiệm thu phải bao gồm kiểm tra cơ học, kiểm tra an toàn khe hở, xác minh vùng an toàn và thử nghiệm bề mặt. Dưới đây là checklist kỹ thuật bắt buộc cho nghiệm thu trước khi đưa vào vận hành:
- Kiểm chứng bản vẽ & vị trí: so sánh thi công thực tế với bản vẽ kỹ thuật được phê duyệt (vị trí, cao độ, lối thoát hiểm).
- Kiểm tra cố định và neo: tất cả bulông neo, mối hàn, bản bích phải được kiểm tra độ siết, chiều sâu neo trong bê tông và lớp chống ăn mòn; ghi nhật ký moment siết.
- Khe hở & điểm kẹt: đo các khe hở tiềm ẩn kẹt đầu/ngón tay theo giới hạn EN 1176/ASTM F1487.
- Bề mặt hấp thụ va chạm: cung cấp kết quả thử nghiệm ASTM F1292/EN 1177, đo độ dày/độ đàn hồi tại các điểm chịu lực lớn, kiểm tra lan can và biên giới chống trượt.
- Vật liệu & ốc vít: xác minh vật liệu theo chỉ định (inox, mạ kẽm), kiểm tra không có cạnh sắc, lớp sơn / phủ hoàn thiện đúng quy cách.
- Hoạt động cơ động: test vận hành các bộ phận chuyển động, đo lực mở/đóng nếu có, thử tải tĩnh theo yêu cầu nhà sản xuất.
- Tài liệu & chứng chỉ: nhận các BSC, BOM, hướng dẫn bảo trì, và chứng nhận vật liệu/kiểm thử từ nhà cung cấp.
Về lịch bảo trì, mẫu hợp đồng kỹ thuật nên quy định rõ hạng mục và tần suất như sau: kiểm tra trực quan hàng ngày (vết rách, vật lạ, ngập nước), kiểm tra ốc vít và mô-đun cố định hàng tháng (siết và ghi nhận moment), vệ sinh và khử khuẩn bề mặt hàng tuần, kiểm tra surfacing chuyên sâu hàng quý (độ lún, mòn), và kiểm tra/đánh giá toàn diện hàng năm bởi kỹ sư có chứng chỉ. Tất cả hạng mục bảo trì quan trọng phải kèm theo phụ tùng thay thế định danh và thời gian phản hồi hợp đồng.

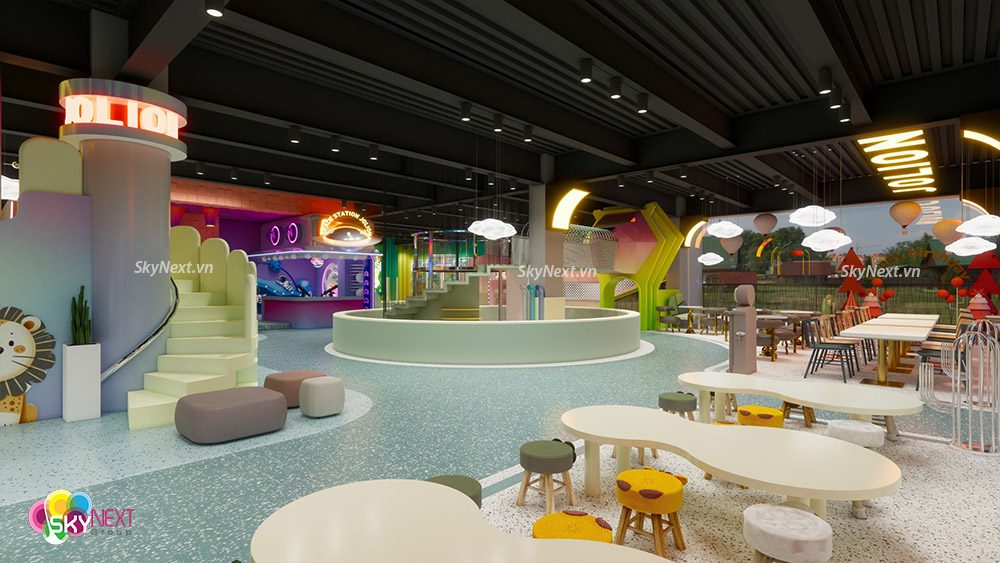

Case study (minh họa kỹ thuật): layout mẫu 1.000 m²
Đây là một layout mẫu để minh họa các quyết định kỹ thuật (không phải dự án thực tế): phân chia không gian theo chức năng giúp tối ưu an toàn và vận hành. Ví dụ phân vùng: khu bé 0–3 tuổi 150 m², khu 3–6 tuổi/leo trèo 300 m², cấu trúc đa tầng + slide 350 m², khu party/soft-play & phục vụ 120 m², lối dịch vụ/thoát hiểm + buffer 80 m². Tổng = 1.000 m².
Thiết kế cấu trúc đa tầng đặt ở trung tâm để dễ giám sát, với slide thu nhỏ cho nhóm 3–6 tuổi và một slide lớn cho nhóm 6+ (cần kiểm tra chiều cao trần >4,5–6 m). Surfacing quanh các vùng có động năng dùng poured rubber cho CFH tối đa trên slide và rubber tiles quanh khu party để dễ thay thế. Các neo chính được thi công xuống nền bê tông M20 với độ sâu và thanh ren neo theo tính toán kết cấu; bu-lông chính dùng inox/sơn chống ăn mòn, moment siết được biên bản xác nhận.
Đường thoát hiểm được giữ sạch, lối tiếp cận dịch vụ cho thiết bị lớn (slide module) phải có khoảng trống đủ để đưa module ra/vào khi bảo trì. Hệ thống báo chữa cháy và thông gió cần kiểm tra đồng bộ với kiến trúc trần, tránh bố trí thiết bị va chạm với ống kỹ thuật.
Kết luận: checklist kỹ thuật cho nhà thầu và ưu tiên vật liệu
Tóm tắt những điểm ưu tiên khi đặt hàng nhà thầu: (1) yêu cầu các bản vẽ thi công chi tiết và tính toán kết cấu; (2) bắt buộc cung cấp báo cáo thử nghiệm ASTM F1292/EN 1177 cho surfacing và chứng chỉ vật liệu theo ASTM F1487/EN 1176; (3) quy định rõ type/grade của fasteners, moment siết và phương án chống tháo; (4) bảng phân vùng diện tích và CFH tương ứng; (5) hợp đồng bảo trì chi tiết với tần suất, phụ tùng và SLA phản hồi.
Ưu tiên vật liệu khi cân đối chi phí — an toàn — bảo trì: nếu ngân sách cho phép, chọn poured rubber cho các vùng CFH cao (tối ưu an toàn & vệ sinh), rubber tiles cho vùng cần thay thế thường xuyên, và tránh EWF trong môi trường indoor có yêu cầu vệ sinh cao. Luôn yêu cầu nhà thầu cung cấp hồ sơ thử nghiệm theo tiêu chuẩn và lên kế hoạch nghiệm thu/ bảo trì bằng văn bản trước khi nghiệm thu hoàn thành.
Cuối cùng, nhớ rằng tiêu chuẩn quốc tế là hướng dẫn kỹ thuật quan trọng nhưng không thay thế thủ tục pháp lý địa phương. Kiểm tra và đồng bộ với cơ quan PCCC, xây dựng và quy định vận hành địa phương trước khi ký hợp đồng và đưa khu vào khai thác.
