Đường trượt phao khô (dry tubing slide) là hệ thống máng trượt bề mặt tổng hợp kết hợp với phao/ống chuyên dụng để tạo trải nghiệm an toàn và dễ vận hành trong khu vui chơi trong nhà và ngoài trời. Về mặt kỹ thuật, cấu trúc cơ bản bao gồm: bề mặt máng trượt bằng tấm nhựa tổng hợp hoặc composite, phao (tube) làm từ cao su/nhựa chuyên dụng để giảm ma sát và bảo vệ người chơi, cùng hệ thống lan can, lưới bảo vệ và vùng đệm cuối là thành phần bắt buộc để đảm bảo an toàn. Bài viết này trình bày phân tích kỹ thuật theo 4 chương (khảo sát & tính toán độ dốc; cấu tạo vật liệu & lựa chọn phao; an toàn & nghiệm thu; bảo trì & vòng đời), kèm checklist nghiệm thu và biểu diễn throughput để hỗ trợ quyết định đầu tư và vận hành.

A. Khảo sát mặt bằng & tính toán độ dốc — cách đạt tốc độ mục tiêu

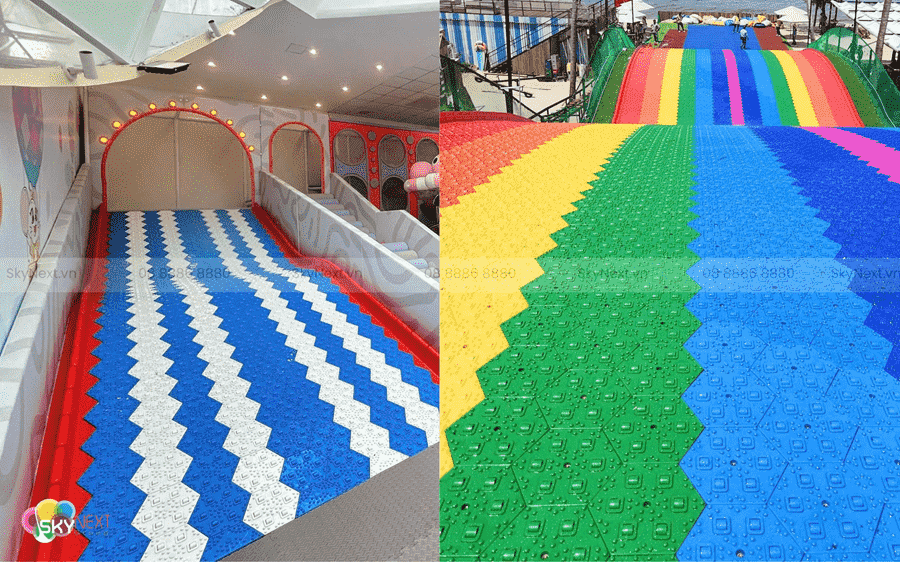

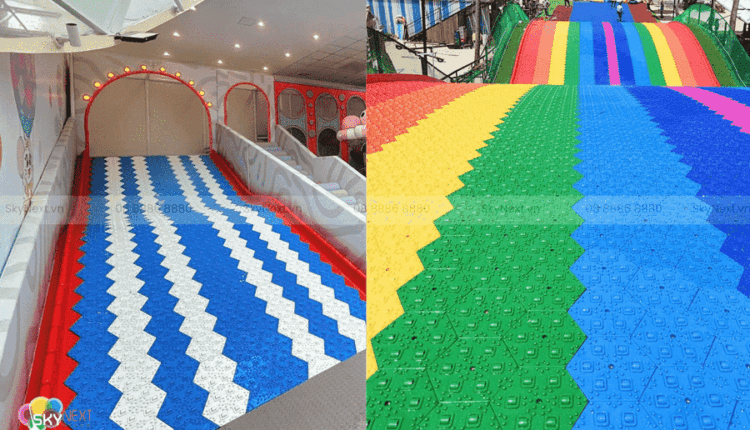

Đường trượt phao khô với phao và máng bề mặt tổng hợp — Minh họa cấu trúc đường trượt phao khô: máng bề mặt tổng hợp, phao chuyên dụng, lan can và vùng đệm

Khảo sát thực địa là bước đầu tiên và cần thực hiện bởi đội kỹ thuật có kinh nghiệm. Nhiều nhà cung cấp (ví dụ các hãng chuyên về du lịch nước và thiết bị phao như Hai Water Sports) khuyến nghị độ chênh cao 2–3 m làm điều kiện lý tưởng cho nhiều phương án thiết kế trong không gian hạn chế; con số này là tham khảo để xác định chiều dài máng, góc dốc và vùng tiếp đất. Việc tính toán vận tốc đầu ra dựa trên nguyên lý năng lượng nhưng phải tính đến hệ số ma sát bề mặt và lực cản của phao: vận tốc lý thuyết v = sqrt(2gh) cho biết giới hạn trên, sau đó nhân hệ số hiệu suất thực tế (do ma sát và mất mát năng lượng) để ước lượng vận tốc thực tế.

Cách tiếp cận thực tế để thiết kế độ dốc:

Xác định nhóm tuổi mục tiêu và định nghĩa vận tốc mục tiêu tại vùng dừng (ví dụ thiết kế gia đình và trẻ nhỏ cần vận tốc thấp hơn so với thanh thiếu niên).
Chọn chênh cao h (tham khảo 2–3 m) và chiều dài máng L sao cho góc trung bình α = arcsin(h/L) phù hợp với vận tốc ước tính qua thử mẫu (trial run) với phao thực tế.
Sử dụng hệ số hiệu suất thực nghiệm (tỷ lệ v_thực / v_lý thuyết) được nhà cung cấp bề mặt hoặc nhà sản xuất phao cung cấp; nếu không có, tiến hành thử mẫu trên site để hiệu chỉnh thiết kế.

Ví dụ minh họa cách tính (mục đích tham khảo và cần xác minh bằng thử thực địa): với h = 2 m, v_lý thuyết = 6,26 m/s. Nếu hệ số thực tế khoảng 0,5–0,7 do ma sát và tấm giảm tốc thì v_thực ≈ 3,1–4,4 m/s (11–16 km/h). Những con số này chỉ mang tính tham khảo — tốc độ chấp nhận được phải căn cứ trên thử nghiệm chạy thử với phao và mẫu người chơi theo phân nhóm tuổi.

B. Cấu tạo vật liệu & lựa chọn phao — so sánh ưu/nhược

Bề mặt máng trượt thường dùng tấm nhựa tổng hợp có hệ số ma sát thấp để đạt độ lướt và giảm mòn; composite (sợi thủy tinh gia cố) và thảm giảm tốc (braking mat) cũng là các lựa chọn phổ biến. Phao thường làm từ cao su/nhựa chuyên dụng để chịu va chạm, chống mài mòn và giữ được độ trượt ổn định. Một số nhà cung cấp còn cung cấp hệ thống kéo phao tự động để tăng throughput và giảm nhân lực.

So sánh vật liệu bề mặt

Tấm nhựa tổng hợp (polyethylene/HDPE dạng tấm): ưu điểm là hệ số ma sát thấp, chi phí hợp lý, dễ thay thế; nhược điểm là khả năng chống UV và phai màu cần lớp phủ bảo vệ nếu ngoài trời.
Composite (FRP): cứng, bền kéo uốn tốt, khả năng tạo mặt cong phức tạp; nhược điểm là chi phí cao hơn và đòi hỏi gia công chính xác để tránh lỗi bề mặt gây tăng mài mòn phao.
Thảm giảm tốc (braking mat): dùng tại vùng dừng để điều tiết tốc độ, dễ thay thế; nhược điểm là cần kiểm tra mòn thường xuyên và có thể ảnh hưởng đến trải nghiệm nếu quá bám.

Chọn phao (tube)

Các tiêu chí chọn phao: vật liệu chịu mài mòn (cao su hoặc PVC kỹ thuật), kích thước tương ứng với nhóm tuổi, độ kín khí/khả năng vá, tay cầm an toàn và cấu trúc đáy để phân bố lực. So sánh tổng quan:

Phao cao su tổng hợp: bền, chịu va đập tốt, cảm giác êm khi tiếp xúc với bề mặt; chi phí thường cao hơn nhưng tuổi thọ tốt.
Phao nhựa/PVC chuyên dụng: nhẹ, giá rẻ hơn, dễ sản xuất; nhược điểm là tuổi thọ có thể bị ảnh hưởng bởi tia UV nếu dùng ngoài trời và dễ rách hơn cao su chất lượng cao.

Lưu ý: nhà cung cấp phao và bề mặt (ví dụ các nhà nhập khẩu/thương hiệu trong ngành như MilandFun hay các nhà sản xuất thảm trượt như Saucon) có dữ liệu thử nghiệm tương quan; bắt buộc yêu cầu thông số kỹ thuật, báo cáo thử nghiệm và khuyến nghị vận hành trước khi chốt mua.

C. An toàn và quy trình nghiệm thu — lan can, vùng đệm, chạy thử

An toàn là tiêu chí bắt buộc và cần được kiểm chứng bằng quy trình nghiệm thu kỹ thuật và chạy thử thực địa. Không tồn tại một tiêu chuẩn quốc tế duy nhất cho mọi mô hình, vì vậy phải tuân theo tiêu chuẩn an toàn khu vui chơi của địa phương và yêu cầu nhà cung cấp cung cấp tài liệu kỹ thuật, hồ sơ thử nghiệm và hướng dẫn vận hành.

Thành phần an toàn cần đảm bảo:

Lan can và lưới bảo vệ: chiều cao, khoảng cách mắt lưới, vật liệu chịu lực để ngăn rơi ra ngoài; vị trí lan can ở các đoạn cong và khu vực cao phải tuân theo yêu cầu địa phương.
Vùng đệm cuối (runout): đủ dài và có thảm giảm tốc để đảm bảo dừng an toàn; diện tích vùng chạy bộ cho nhân viên tiếp nhận và chặn luồng người chơi.
Phân vùng tuổi và quy định sử dụng: biển báo rõ ràng về giới hạn tuổi, số lượng người/pha0o trên máng cùng lúc, và yêu cầu mặc đồ/giày phù hợp.

Checklist nghiệm thu trước bàn giao

Kiểm tra kết cấu máng, cố định, mối nối và bề mặt không có cạnh sắc hoặc chỗ lồi lõm.
Đo đạc chênh cao, góc dốc và so sánh với hồ sơ thiết kế; xác nhận bằng phép thử tốc độ với phao mẫu.
Kiểm tra phao: vật liệu, van, tay cầm, khả năng vá; có nhãn định danh lô sản xuất và hướng dẫn bảo trì.
Đánh giá lan can, lưới bảo vệ và vùng đệm theo yêu cầu an toàn địa phương.
Chạy thử nhiều lần (ít nhất với trọng lượng đại diện các nhóm tuổi khác nhau) để xác định vận tốc, điểm dừng và rủi ro va chạm.
Kiểm tra hệ thống thoát nước và xử lý bề mặt chống trượt khi ẩm.

Quy trình chạy thử nên bắt đầu từ vận hành chậm, tăng dần tải trọng và tốc độ, và có biện pháp dừng khẩn cấp. Nếu có hệ thống kéo phao tự động, kiểm tra tốc độ kéo, điểm buộc và tính năng dừng khi gặp vật cản (emergency stop).

D. Bảo trì & vòng đời — kiểm tra, thay lớp bề mặt, xử lý ngoài trời

Bảo trì định kỳ là yếu tố quyết định tuổi thọ và an toàn. Các hạng mục chính bao gồm kiểm tra phao, bề mặt trượt, kết cấu hỗ trợ, hệ thống lan can, và xử lý lớp phủ chống UV/ẩm cho công trình ngoài trời. Với môi trường ngoài trời, cần có kế hoạch che chắn, sơn/ phủ UV định kỳ và kiểm tra dấu hiệu mất độ dẻo, nứt của vật liệu.

Khuyến nghị khung bảo trì:

Kiểm tra hàng ngày: quan sát bề mặt, phao, tay cầm, lan can và vùng đệm trước giờ mở cửa; loại bỏ rác, vật cản.
Bảo trì hàng tuần: làm sạch bề mặt, kiểm tra áp lực/áp suất phao (nếu bơm), kiểm tra hệ thống kéo phao nếu có.
Bảo dưỡng hàng quý: kiểm tra chi tiết mối nối, ốc bu lông, lớp phủ chống UV, và thực hiện thử tải/ chạy thử theo hồ sơ.
Bảo trì định kỳ 1–2 năm: thay lớp bề mặt nếu mòn vượt mức, thay phao hỏng nặng, kiểm định toàn bộ kết cấu.

Vấn đề đặc thù với công trình ngoài trời là UV và ẩm ướt — phải dùng vật liệu có chỉ tiêu chống tia UV, keo và gioăng chịu ẩm, đồng thời có phương án thoát nước hiệu quả để tránh ứ đọng trên máng gây tăng ma sát hoặc hư hỏng vật liệu.

Hộp thông tin kỹ thuật: biểu đồ throughput 1 làn vs nhiều làn

Để ước tính luồng người chơi (throughput), các yếu tố quan trọng là thời gian chu kỳ mỗi lượt (từ lúc lên phao đến khi rời vùng đệm), số làn, và thời gian phục vụ nhân viên. Dưới đây là ví dụ minh họa mô hình tính toán đơn giản (cần kiểm chứng bằng đo thực tế):

Nếu một lượt mất trung bình 40 giây (bao gồm lên, chuẩn bị, trượt, dừng và ra khỏi vùng đệm), throughput lý thuyết cho 1 làn ≈ 90 lượt/giờ.
Với 3 làn song song và hệ vận hành hiệu quả (điều phối nhân viên, hệ thống kéo phao tự động), throughput có thể đạt ~250–270 lượt/giờ, tùy điều kiện thực tế.

Con số trên là ví dụ minh họa; để tối ưu throughput cần cân bằng giữa an toàn (khoảng cách giữa lượt) và hiệu suất. Hệ thống kéo phao tự động (các nhà cung cấp như một số dòng sản phẩm của ngành đề xuất) giúp giảm thời gian chu kỳ và yêu cầu nhân lực.

Kết luận: rủi ro phổ biến và giải pháp khắc phục

Các rủi ro kỹ thuật thường gặp gồm: tốc độ quá cao gây va chạm, mòn bề mặt làm tăng ma sát hoặc làm rách phao, nước/ẩm gây trượt không kiểm soát, và lỗi kết cấu do lắp đặt không chính xác. Giải pháp tương ứng là: điều chỉnh độ dốc hoặc thêm vùng giảm tốc, lắp thảm braking mat và strip ma sát điều chỉnh, thiết kế hệ thống thoát nước tốt và phủ vật liệu chống UV, đồng thời áp dụng quy trình nghiệm thu và chạy thử trước bàn giao.

Một giải pháp kỹ thuật bổ trợ là hệ thống kéo phao tự động để điều tiết dòng luân chuyển, giảm thời gian chờ và hạn chế lỗi do thao tác tay, nhưng cần kiểm tra chức năng dừng khẩn cấp và an toàn cảm biến. Trước khi nghiệm thu cuối, nhà đầu tư nên yêu cầu test thực địa đầy đủ với mẫu phao và người thử thuộc nhóm tuổi mục tiêu, báo cáo kết quả và ký biên bản nghiệm thu kỹ thuật.

Gợi ý tài liệu tham khảo và bước tiếp theo: yêu cầu nhà cung cấp cung cấp dữ liệu thử nghiệm bề mặt, thông số vật liệu phao, và hồ sơ lắp đặt. Tham khảo catalogue thiết bị chuyên ngành (ví dụ các dòng sản phẩm Dry Tubing Slide trong catalogue nhà cung cấp) và nhà chế tạo thảm trượt để đối chiếu. Cuối cùng, luôn lập kế hoạch test thực địa trước nghiệm thu để xác minh vận tốc, vùng dừng và độ bền vận hành.

Để đối chiếu cách triển khai, có thể xem các phương án Thiết kế khu vui chơi từ đơn vị cung cấp.
