Nhà banh liên hoàn tiêu chuẩn và thi công an toàn

Nhà banh liên hoàn là sản phẩm trung tâm trong nhiều khu vui chơi thương mại và play-cafe, nhưng cũng là nguồn rủi ro pháp lý nếu không tuân thủ tiêu chuẩn an toàn. Bài viết này tập trung vào các tiêu chí bắt buộc khi thiết kế và thi công nhà banh liên hoàn thương mại: cách xác định fall height, lựa chọn surfacing có báo cáo ASTM F1292, tính vùng sử dụng (use zone), tiêu chuẩn vật liệu foam và bọc, chi tiết về đường vào/ra và thoát hiểm, cùng yêu cầu kiểm tra/ghi sổ và kiểm định CPSI trước nghiệm thu.

1. Xác định fall height và tiêu chuẩn áp dụng

Xác định fall height (chiều cao rơi có thể sinh chấn thương) là bước kỹ thuật bắt buộc trước khi chọn surfacing. Các tiêu chuẩn như ASTM F1487, ASTM F2373 và hướng dẫn CPSC Public Playground Safety Handbook nêu nguyên tắc và phương pháp đo để xác định critical fall height cho từng thành phần thiết bị.

Nguyên tắc cơ bản: đo chiều cao lớn nhất mà đầu trẻ em có thể tiếp xúc với bề mặt khi ngã từ bất kỳ điểm nào của cấu trúc chơi. Không được lấy chiều cao từ điểm ngoài cùng của lan can hay vách nếu trẻ không thể đứng/leo lên vị trí đó theo thiết kế bình thường.

Gợi ý thực hành: thực hiện đo tại giai đoạn thiết kế bản vẽ kỹ thuật và lặp lại kiểm tra tại hiện trường sau lắp đặt. Kết quả đo sẽ quyết định yêu cầu về chỉ số critical fall height cho surfacing.

2. Surfacing và chứng nhận theo ASTM F1292

Surfacing dưới nhà banh liên hoàn phải có báo cáo thử nghiệm phù hợp theo ASTM F1292 cho giá trị critical fall height tương ứng. Điều này có nghĩa là vật liệu lót sàn (gạch cao su, lớp EPDM, HIC-tested loose-fill, v.v.) phải có báo cáo do phòng thí nghiệm được công nhận thực hiện.

Lưu ý quan trọng: lớp bóng trong ball pit không được coi là surfacing thay thế trừ khi surfacing dưới pit cũng đạt ASTM F1292 cho chiều cao rơi có thể xảy ra. Quyết định này phải dựa trên kết quả đo fall height.

Thực tế vận hành: khi surfacing là vật liệu rời (ví dụ loose-fill), cần tính toán độ dày bảo vệ theo báo cáo thử nghiệm và thiết kế cơ chế duy trì độ dày (tái nạp, nén, vệ sinh).

Tiêu chí lựa chọn surfacing

• Báo cáo ASTM F1292 tương ứng với fall height lớn nhất của thiết bị.
• Bảo hành và thông số nén theo thời gian, khả năng chống trượt và vệ sinh.
• Khả năng thay thế, vá sửa tại chỗ, và tương thích với yêu cầu phòng cháy địa phương.

3. Vật liệu foam, bọc ngoài và chi tiết kết cấu

Vật liệu foam dùng cho sàn, bậc, cột phải có mật độ và độ nén phù hợp để giảm chấn nhưng không quá mềm dẫn đến mất tính chịu lực. Các nhà thầu thường sử dụng foam polyether hoặc polyurethane có mật độ đã chứng minh trong hồ sơ kỹ thuật.

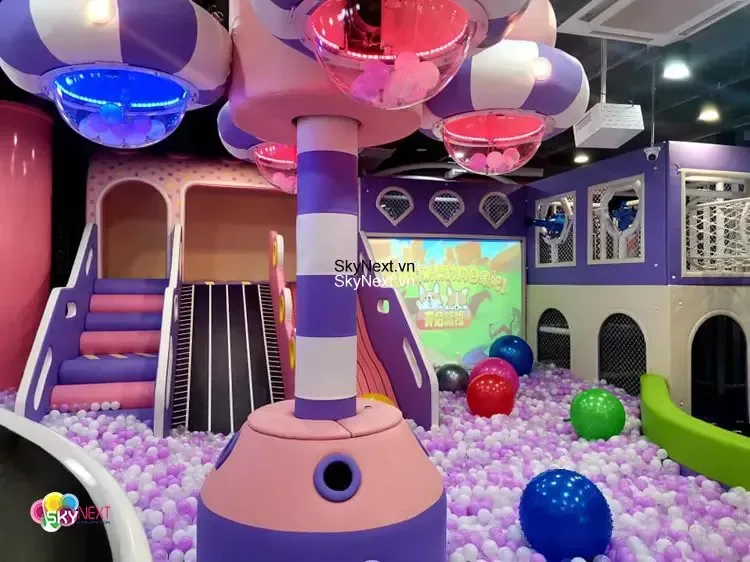

Bọc ngoài cần là vật liệu vinyl chịu kéo rách, chống cháy theo tiêu chuẩn địa phương, dễ lau khử khuẩn và có đường may/khóa che kín ốc vít, connector. Các cột thép, connector, và ốc bắt buộc phải có phần cover bảo vệ (padding) cố định bằng khóa dán/đai thép bên trong vỏ bọc để tránh trượt và lộ kim khí.

Chi tiết cơ bản bắt buộc

• Ốc, bulong: dùng loại thép mạ/kháng ăn mòn, có tỉ lệ ren để đảm bảo lắp chắc; đầu ốc phải được che bằng nắp hoặc bọc.
• Connector và khớp khung: không để phần nhọn, khe hở lớn hơn kích thước ghim ngón tay; khoảng cách khe hở tuân thủ chỉ dẫn tiêu chuẩn an toàn.
• Cột thép: cover foam tối thiểu dày theo yêu cầu đánh giá rủi ro; vỏ ngoài bọc vật liệu chống cháy nếu quy định địa phương yêu cầu.
• Vật liệu bọc và foam có hồ sơ kỹ thuật (MSDS, chứng nhận chống cháy nếu có) kèm theo.

4. Lối vào/ra, thoát hiểm và phân luồng

Thiết kế đường vào/ra phải tạo điều kiện di chuyển liên tục, không gây điểm nghẽn khi xảy ra sự cố. Mỗi khu vực chơi kín (enclosed play structure) nên có ít nhất hai đường thoát độc lập phù hợp với quy định phòng cháy và khả năng sơ tán.

Chiều rộng lối thoát, độ dốc, và độ cao cửa phải tuân theo quy định địa phương liên quan đến phòng cháy, an toàn xây dựng và tiếp cận người khuyết tật. Trong không gian hạn chế, cần bố trí cửa thoát nhanh (quick-release panels) để nhân viên có thể mở từ bên ngoài trong tình huống khẩn cấp.

Yêu cầu vận hành: bố trí biển hướng dẫn/đèn chỉ dẫn, đào tạo nhân viên biết vị trí và cách mở cửa thoát, cùng quy trình sơ tán và kiểm đếm trẻ em.

5. Quy trình kiểm tra, ghi sổ bảo trì và kiểm định CPSI

Vận hành an toàn bắt đầu từ kiểm tra hàng ngày do nhân viên trước khi mở cửa: kiểm tra surfacing, bọc cột, kết cấu, ốc lỏng, hiện tượng mài mòn của foam và vỏ bọc. Những phát hiện cần được ghi vào sổ nhật ký bảo trì với chữ ký người kiểm tra.

Theo khuyến nghị chuyên môn, cần có kiểm tra định kỳ sâu hơn bởi chuyên gia (CPSI – Certified Playground Safety Inspector) trước nghiệm thu và theo chu kỳ (ít nhất hàng năm hoặc theo yêu cầu bảo hiểm). Báo cáo CPSI mô tả trạng thái cấu trúc, đề xuất sửa chữa và mức độ phù hợp với tiêu chuẩn tham chiếu.

Gợi ý hồ sơ bảo trì:

• Sổ nhật ký kiểm tra hàng ngày: mục kiểm tra checklist nhanh, người kiểm tra, chữ ký.
• Báo cáo tuần/tháng: chi tiết công việc bảo trì, thay thế vật liệu hao mòn.
• Biên bản kiểm tra CPSI và hồ sơ nghiệm thu cuối cùng trước mở cửa thương mại.

6. Checklist kỹ thuật trước nghiệm thu

Dưới đây là checklist kỹ thuật trọng yếu cần hoàn tất trước khi bàn giao và nghiệm thu. Những mục này phải được chứng thực bằng tài liệu, chụp ảnh hoặc biên bản kiểm tra.

1. Fall height: Bảng chiều cao tối đa từng module và kết luận mức critical fall height.
2. Surfacing: Báo cáo ASTM F1292 phù hợp với fall height; chứng nhận tính năng vật liệu và lịch bảo dưỡng cho surfacing.
3. Vật liệu foam & bọc: Hồ sơ kỹ thuật foam (mật độ, độ nén), MSDS và chứng nhận chống cháy/vật liệu y tế nếu cần.
4. Connector & ốc: Loại ốc/bulong sử dụng, torques siết, cover bảo vệ; kiểm tra không có ốc lòi, lỏng.
5. Khe hở & cạnh: Khoảng cách khe hở, cạnh sắc, kích thước lỗ bẫy theo tiêu chuẩn an toàn.
6. Door & Emergency release: Hoạt động của cửa thoát khẩn cấp và quy trình mở.
7. Ball pit: Kích thước bóng phù hợp (2.5–3 inch cho ball pit thương mại), cấu trúc thuận tiện để tháo/đổ bóng khi vệ sinh.
8. Biện pháp vệ sinh: Hướng dẫn vệ sinh định kỳ, vật liệu có bề mặt dễ sạch, quy trình làm sạch ball pit và surfacing.
9. Hồ sơ thử nghiệm & bảo hiểm: Bộ tài liệu gồm báo cáo F1292, thông số vật liệu, biên bản CPSI, hợp đồng bảo hành và hồ sơ bảo hiểm.

Bảng thông số mẫu (tham khảo kỹ thuật)

Dưới đây là các thông số tham khảo kỹ thuật (phải kiểm tra lại cho từng thiết kế cụ thể):

• Chiều cao tối đa module cho khu vực mầm non: ≤ 1.5 m (fall height tương ứng).
• Loại ốc: bulong M8/M10 thép mạ, sáng/kháng ăn mòn tùy môi trường ẩm.
• Cover cột: foam dày ≥ 25–50 mm tùy đường kính cột, vỏ ngoài vinyl dày ≥ 0.6 mm.
• Khe hở an toàn: không vượt quá kích thước cho phép theo tiêu chuẩn để tránh kẹp đầu/ngón tay (tham khảo tiêu chuẩn áp dụng).

7. Ví dụ cấu hình cho 3 kích thước khu vực (mô phỏng)

Để minh họa cách áp dụng các tiêu chí trên, đây là ba cấu hình mô phỏng cho nhà banh liên hoàn ở 3 cấp diện tích. Đây là ví dụ kỹ thuật mô phỏng để tham khảo khi lập dự án thực tế.

Mini (30–50 m²) — play-cafe nhỏ

Phù hợp cho nhóm tuổi 1–5, cấu trúc thấp, chiều cao tối đa ≤ 1.2–1.5 m. Surfacing: tấm cao su ép hoặc lớp foam liên tục có báo cáo F1292 cho fall height tương ứng. Lối vào/ra: 1 cửa rộng ≥ 0.9 m, bố trí thêm cửa thoát khẩn cấp. Ball pit nhỏ cần hệ thống tháo bóng nhanh để vệ sinh.

Trung (80–150 m²) — khu vui chơi gia đình

Cho nhóm tuổi 1–8, có 2–3 cấp module, chiều cao tối đa ≤ 1.8–2.0 m. Surfacing: EPDM hoặc tấm cao su gia cố với báo cáo F1292. Yêu cầu padding cột đầy đủ, cover connector, 2 đường thoát. Kiểm tra CPSI trước bàn giao.

Lớn (250 m² +) — khu thương mại

Cho nhiều nhóm tuổi, module đa tầng, chiều cao rơi có thể ≥ 2.0 m. Surfacing phải có báo cáo ASTM F1292 tương ứng cho fall height lớn nhất; cơ chế giám sát độ dày loose-fill hoặc hệ tấm đàn hồi có báo cáo. Bổ sung hệ thống an toàn phòng cháy, lối thoát khẩn cấp theo quy định địa phương và kiểm định định kỳ bởi CPSI.

Trong mọi cấu hình, ball pit phải có surfacing đạt tiêu chuẩn dưới đáy nếu có khả năng xảy ra rơi từ trên cao vào pit; nếu không, phải giới hạn chiều cao phía trên để rơi không vượt quá fall height được chứng nhận.

Kết luận và danh mục hồ sơ nghiệm thu khuyến nghị

Để giảm rủi ro pháp lý và đáp ứng yêu cầu bảo hiểm, quá trình nghiệm thu cần có bộ hồ sơ hoàn chỉnh. Tài liệu tối thiểu nên bao gồm:

• Báo cáo xác định fall height (bản vẽ và đo hiện trường).
• Báo cáo thử nghiệm surfacing theo ASTM F1292 tương ứng.
• Hồ sơ kỹ thuật vật liệu foam, vỏ bọc, MSDS và chứng nhận chống cháy nếu áp dụng.
• Biên bản kiểm tra CPSI trước nghiệm thu và lịch bảo trì đề xuất.
• Sổ nhật ký kiểm tra hàng ngày, biên bản bảo trì tuần/tháng, và hướng dẫn vệ sinh ball pit.

Cuối cùng, cần lưu ý rằng ASTM và CPSC là tham chiếu quan trọng nhưng áp dụng chủ yếu tại Hoa Kỳ; khi thi công ở Việt Nam, hãy kiểm tra quy định địa phương, yêu cầu phòng cháy và điều khoản bảo hiểm trước khi chốt thiết kế. Việc đầu tư vào kiểm định và hồ sơ kỹ thuật đầy đủ không chỉ giảm rủi ro mà còn tăng niềm tin của chủ đầu tư và khách hàng.
