Thiết kế thi công tường leo nhân tạo: tiêu chuẩn, tính toán và checklist nghiệm thu

Thiết kế thi công tường leo nhân tạo đặt ra nhiều yêu cầu kỹ thuật cho cả chủ đầu tư, nhà thi công và đội ngũ vận hành. Bài viết này tập trung vào các điểm then chốt: bộ tiêu chuẩn tham chiếu, khác biệt giữa ACS (top‑rope/lead) và bouldering, cách tiếp cận tính toán tải tĩnh và động cho khung, lựa chọn panel và phương pháp neo holds, giải pháp giảm chấn cho vùng impact và checklist nghiệm thu kỹ thuật nhằm làm cơ sở đàm phán hợp đồng và nghiệm thu công trình.

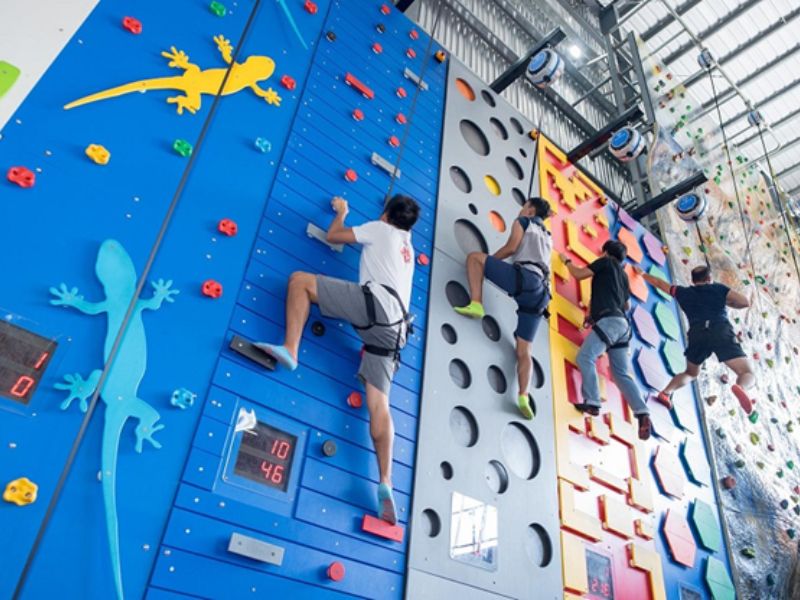

Tổng quan bộ tiêu chuẩn EN 12572 và yêu cầu kết cấu cơ bản

Bộ tiêu chuẩn EN 12572 là tài liệu tham chiếu chính cho tường leo thương mại. Nó được chia thành phần 1, phần 2 và phần 3, trong đó EN 12572‑1 (ví dụ phiên bản 2017) xử lý ACS với protection points (top‑rope/lead), EN 12572‑2 tập trung vào bouldering walls và EN 12572‑3 liên quan đến holds. Trước khi ký hợp đồng cần kiểm tra bản chính thức và phiên bản năm ban hành vì tiêu chuẩn có thể cập nhật.

Về mặt kết cấu, tường leo cần được thiết kế như một hệ khung chịu tải có khả năng tiếp nhận cả tải tĩnh (trọng lượng người, lực kéo tĩnh) và tải động (rơi, va đập, tải dao động). Sự khác biệt quan trọng giữa ACS và bouldering là: ACS yêu cầu anchorage chịu lực neo cho rope/protection points với kiểm tra tải kéo lớn hơn và bố trí bảo hộ theo khoảng cách giới hạn; bouldering tập trung vào vùng impact dưới nền, yêu cầu vật liệu giảm chấn và phủ kín diện tích rơi.

Tính toán tải trọng: nguyên tắc và cách tiếp cận kỹ thuật

Mục tiêu tính toán là chứng minh khung, tấm panel và anchorage chịu được các trạng thái tải dự kiến cùng hệ số an toàn phù hợp. Phép tính cần bao gồm tải tĩnh (trọng lượng người, tải hoạt động) và tải động (năng lượng rơi chuyển thành lực trên anchorage/khung). Các công thức cơ bản cần tham chiếu là quy luật động lực học cơ bản: lực tương đương từ năng lượng rơi, chuyển đổi năng lượng sang lực thông qua biến dạng hệ thống; tuy nhiên tiêu chuẩn đưa ra các quy trình thử nghiệm và hệ số thử nghiệm cụ thể.

Ví dụ phương pháp tổng quát (mục đích minh họa, không thay thế thiết kế kỹ sư): xác định năng lượng rơi E = m·g·h (m là khối lượng người tham chiếu, g là gia tốc trọng trường, h là chiều cao rơi tương đương); hệ số chuyển thành lực phụ thuộc vào độ cứng dây, tiếp xúc và biến dạng của anchorage. EN 12572 đưa ra điều kiện thử nghiệm và mức tải thử nghiệm để kiểm tra anchorage/points; do đó mọi tính toán chi tiết và định nghĩa kích thước bu lông, momen uốn hay cốt thép bắt buộc phải do kỹ sư kết cấu thực hiện và chứng thực.

Yêu cầu về spacing và lắp đặt protection/belay points

Với ACS, spacing và bố trí protection points ảnh hưởng trực tiếp tới fall factor và an toàn người leo. Tiêu chuẩn quy định các nguyên tắc về khoảng cách tối đa giữa protection points và giữa điểm bảo hộ cuối với hệ thống belay, nhằm giới hạn tải động lên anchors. Trong hồ sơ đấu thầu nên yêu cầu nhà thầu nộp sơ đồ bố trí protection points, bản kiểm tra tải và bản vẽ chi tiết anchorage.

Lưu ý kỹ thuật: các protection points cần bố trí để người leo không gặp fall factor quá lớn khi rơi giữa hai điểm, và các belay points/anchors ở đỉnh phải có khả năng tiếp nhận lực thẳng đứng và ngang. Yêu cầu chế tạo và lắp đặt anchorage phải kèm chứng chỉ vật liệu, biên bản thử kéo và ký duyệt của kỹ sư kết cấu.

Vật liệu tấm panel, holds, phương án neo và vùng giảm chấn

Panel: panel tường thường sử dụng ván nhiều lớp plywood chịu lực (multiplex) có độ dày phù hợp để truyền tải lực tới khung, vật liệu phổ biến là plywood chịu ẩm hoặc gỗ kỹ thuật. Độ dày panel, cấu trúc khung sau tường và khoảng cách xà ngang phải được tính theo tải thiết kế và kích thước holds. Khi yêu cầu bản vẽ thi công, cần có thông số panel cụ thể, tiêu chuẩn vật liệu và phương pháp liên kết tới khung.

Holds và neo holds: holds thường bắt vít vào inserts ren ăn sâu trong panel hoặc được neo vào tấm chịu lực. Có hai phương pháp neo phổ biến: insert ren (embedded T‑nut hoặc với plate backing) và neo torque/bu lông xuyên. Yêu cầu kỹ thuật gồm: loại insert, chất liệu (thường thép không gỉ hoặc vật liệu mạ chống ăn mòn), chiều sâu chôn insert, và quy trình vặn bu lông theo momen do nhà cung cấp holds chỉ định. Cần yêu cầu nhà thầu nộp bản kê holds, kiểu insert và hướng dẫn lắp đặt/siết từ nhà sản xuất.

Vùng impact cho bouldering: EN 12572‑2 quy định yêu cầu cho vật liệu hấp thụ va chạm. Giải pháp thường thấy gồm foam mats (multiple density foam), air cushions, hoặc cấu trúc ‘shingle’ nhiều lớp. Lựa chọn vật liệu phụ thuộc vào chiều cao rơi tối đa, mật độ sử dụng và yêu cầu bảo trì. Thiết kế sàn giảm chấn cần đảm bảo độ dày, mật độ foam, lớp phủ chống trượt và đường may/khớp giữa tấm để tránh khe hở nguy hiểm.

Vấn đề chống cháy, chống ăn mòn và độ bền vận hành

Vật liệu panel, khung kim loại và holds cần kiểm tra khả năng chống cháy và ăn mòn theo yêu cầu địa phương. Khung thép phải có lớp phủ chống ăn mòn (sơn epoxy, mạ kẽm) và bu lông/insert nên là inox hoặc mạ tiêu chuẩn công nghiệp. Trong hồ sơ kỹ thuật nên yêu cầu nhà thầu cung cấp chứng nhận vật liệu, chỉ tiêu chống cháy và hướng dẫn bảo trì chống ăn mòn cho môi trường trong nhà hoặc ngoài trời.

Checklist nghiệm thu thi công và quy trình bảo trì kỹ thuật

Checklist nghiệm thu cần rõ ràng, là cơ sở ký biên bản hoàn công. Dưới đây là checklist kỹ thuật bắt buộc kiểm tra khi nghiệm thu:

• Kiểm tra bản vẽ as‑built, bản tính kết cấu và chữ ký phê duyệt của kỹ sư kết cấu có thẩm quyền.
• Kiểm tra các bu lông, insert và holds: đúng chủng loại, vật liệu, momen siết theo hướng dẫn nhà sản xuất; không có vết nứt hoặc lỏng.
• Khoảng cách giữa protection points, belay points và bố trí panel so với bản vẽ, đảm bảo tuân thủ yêu cầu EN 12572 (tham chiếu phiên bản nêu trong hợp đồng).
• Kiểm tra anchorage: biên bản thử kéo hoặc chứng nhận tải thử theo yêu cầu tiêu chuẩn; kiểm tra kết nối khung với nền/khung chính.
• Vùng giảm chấn bouldering: kiểm tra độ dày, liên kết giữa tấm, tính liên tục phạm vi phủ và vật liệu chống trượt bề mặt.
• Khả năng chống cháy: chứng chỉ vật liệu, lớp phủ chống cháy nếu yêu cầu; kiểm tra đường lối thoát hiểm và biển báo an toàn.
• Chống ăn mòn: kiểm tra lớp sơn/mạ, chất liệu bu lông/insert; ghi nhận biện pháp bảo vệ cho môi trường có độ ẩm cao.
• Hệ thống auto‑belay hoặc máy hạ: kiểm tra chứng chỉ, lịch tái kiểm định; yêu cầu biên bản recertification định kỳ (nhiều nhà sản xuất khuyến nghị 12–24 tháng).
• Tài liệu hướng dẫn vận hành, bảo trì, danh mục phụ tùng và danh sách kiểm tra hàng ngày/tuần/tháng cho nhân viên vận hành.

Quy trình nghiệm thu sau lắp cần có: kiểm tra tại chỗ, thử tải/witness test theo hướng dẫn tiêu chuẩn, biên bản nghiệm thu có chữ ký chủ đầu tư, kỹ sư kết cấu, và nhà thầu. Mọi hạng mục không đạt phải được xử lý trước khi ký biên bản hoàn thành.

So sánh thực tế: tường bouldering thương mại vs tường leo giải trí trong liên hoàn

Tường bouldering thương mại thiết kế để cho phép rơi từ độ cao tương đối thấp nhưng với diện tích impact rộng và mật độ sử dụng cao; do đó đầu tư nhiều vào hệ thống giảm chấn, vật liệu phủ và bảo trì hàng ngày. Ngược lại, tường leo giải trí trong khu liên hoàn thường tích hợp hệ dây, anchors và có yêu cầu về anchorage chịu lực lớn hơn, đồng thời cần lắp đặt hệ thống belay, điểm bảo hộ và đấu nối với trần hoặc khung chịu lực.

Về vận hành, bouldering yêu cầu route‑setter cập nhật thường xuyên để phân luồng người và kiểm tra surface/holds; tường ACS/lead cần đội ngũ an toàn được đào tạo cho belaying, kiểm định ropes/auto‑belay và kiểm tra anchorage định kỳ. Chi phí ban đầu cho tường ACS cao hơn do yêu cầu kết cấu và anchors, trong khi chi phí bảo trì bouldering có thể cao ở khía cạnh thay foam và thay holds do mòn.

Kết luận và khuyến nghị cho hợp đồng

Khi soạn hợp đồng thi công, chủ đầu tư nên yêu cầu: tham chiếu rõ phiên bản EN 12572 được áp dụng, bản vẽ kết cấu và tính toán do kỹ sư có thẩm quyền ký, biên bản thử tải anchorage, chứng chỉ nguyên liệu và hướng dẫn bảo trì. Yêu cầu thời gian bảo hành rõ ràng cho phần kết cấu, holds và vật liệu giảm chấn, cùng điều khoản kiểm định định kỳ (ví dụ auto‑belay recertification 12–24 tháng tuỳ thiết bị).

Danh mục công trình khu vui chơi có thể giúp đối chiếu thêm năng lực triển khai thực tế của đơn vị thi công.

Cũng cần quy định bắt buộc đào tạo route‑setter và nhân viên bảo trì từ nhà thầu hoặc nhà sản xuất; các buổi đào tạo nên bao gồm nhận dạng hư hỏng holds, quy trình kiểm tra hàng ngày, cách thay thế inserts và thủ tục xử lý khi phát hiện anchorage bị nứt hoặc bu lông lỏng. Cuối cùng, trong quá trình đàm phán nên sử dụng ngôn ngữ kỹ thuật trong checklist nghiệm thu và yêu cầu bản gốc chứng chỉ, biên bản thử nghiệm để tránh nhà cung cấp chỉ trích mác ‘đạt tiêu chuẩn quốc tế’ mà không có tài liệu kèm theo.

Tài liệu này cung cấp bộ câu hỏi và thông số kỹ thuật để chủ đầu tư/nhà vận hành đàm phán với nhà thầu: yêu cầu phiên bản tiêu chuẩn, bản vẽ tính toán kỹ sư, báo cáo thử tải anchorage, lịch bảo trì/recertification cho auto‑belay, và chương trình đào tạo nhân sự. Mọi phép tính chi tiết và chứng nhận an toàn bắt buộc phải do đơn vị có thẩm quyền thực hiện, không ước lượng bằng cảm quan.
