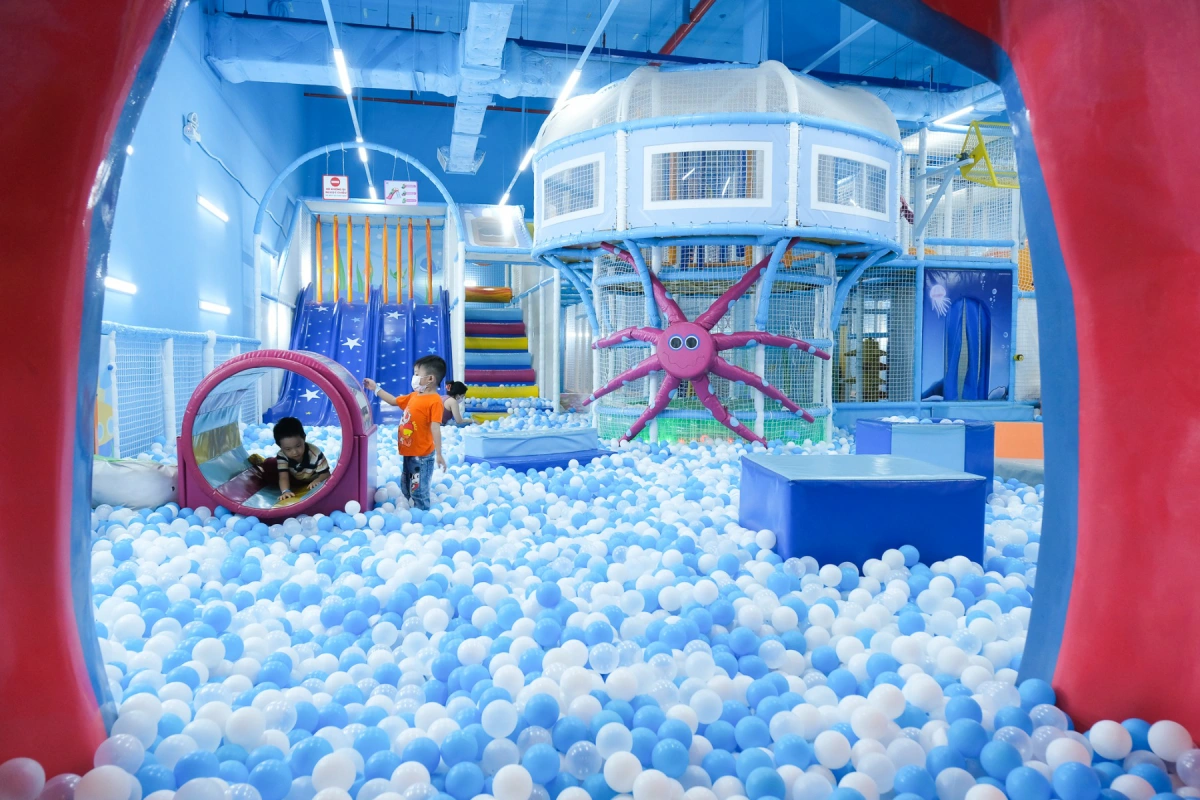

Nhà bóng là hạng mục quan trọng trong khu vui chơi trong nhà nhưng dễ bị bỏ qua về kỹ thuật và vệ sinh. Bài viết này tổng hợp các yêu cầu an toàn theo TCVN 12721-10:2020 và tham chiếu ASTM F1918, EN 1176-10, đồng thời cung cấp hướng dẫn thiết kế, tính toán tải sàn khi tích bóng, quy trình vận hành – vệ sinh và mẫu checklist nghiệm thu dành cho chủ đầu tư, nhà thầu và quản lý vận hành.
Tóm tắt tiêu chuẩn và điểm khác biệt cần biết
TCVN 12721-10:2020 (Phần 10 của loạt tiêu chuẩn thiết bị và bề mặt sân chơi) quy định các yêu cầu an toàn bổ sung cho thiết bị vui chơi khép kín, trong đó nêu rõ: nhà bóng phải được thiết kế để dễ dàng làm sạch; nhà sản xuất phải cung cấp hướng dẫn bảo dưỡng và vệ sinh. Tiêu chí cụ thể trong TCVN bao gồm các thông số bố trí như chiều dài vùng kết thúc trượt tối thiểu 2.000 mm và độ sâu tối đa 400 mm cho phần này.
ASTM F1918 và EN 1176-10 là tiêu chuẩn quốc tế tham khảo cho soft contained play equipment; ở nhiều quốc gia chúng mang tính khuyến nghị và có thể được yêu cầu bởi chuỗi hay nhượng quyền. Điểm khác biệt quan trọng thường là chi tiết phương pháp thử, ngưỡng va đập, yêu cầu vật liệu và thử nghiệm chống cháy — do đó khi thiết kế cho thị trường quốc tế cần kiểm tra yêu cầu địa phương/chuỗi.
Điểm lưu ý thực tiễn: TCVN nhấn mạnh yêu cầu vệ sinh và tài liệu bảo trì; tiêu chuẩn quốc tế cung cấp thêm các phương pháp thử cơ lý và an toàn thiết kế (ví dụ khoảng trống, khe kẹt, chắn ngã). Luôn yêu cầu nhà sản xuất cung cấp hướng dẫn, chứng nhận vật liệu và dữ liệu thử nghiệm.
Hướng dẫn thiết kế chi tiết và tính toán kỹ thuật
Chiều cao trần tối thiểu và không gian kỹ thuật
Quy trình xác định chiều cao trần cần căn cứ trên: chiều cao tối đa của kết cấu nhà bóng (độ cao nền tới điểm cao nhất), chiều sâu chứa bóng, không gian phục vụ bảo trì và thông gió. Công thức tham khảo:
Chiều cao cần thiết = Chiều cao kết cấu nhà bóng + Độ sâu lớp bóng + Khoảng không gian thao tác/giải phóng.
Ví dụ định hướng: nếu cấu trúc cao 2,0 m, lớp bóng tối đa (vùng thu) 0,4 m theo TCVN và dự trù 0,5–1,0 m để bảo trì/thoáng khí thì chiều cao trần tối thiểu nên ≥ 2,9–3,4 m. Tuy nhiên, đây là giá trị tham khảo — phải kiểm tra kết cấu toà nhà, hệ MEP và yêu cầu lối thoát hiểm trước khi quyết định cuối.
Tính tải sàn (slab loading) khi tích bóng — phương pháp và ví dụ minh họa
Phải kiểm toán tải chết (dead load) từ máy, khung, palllet chứa bóng và tải do chính bóng tạo ra, cộng với tải sống (người chơi). Phương pháp bước:
- Xác định thể tích không gian chứa bóng (m2 × chiều sâu h).
- Tính số bóng trên mỗi m3 dựa vào mật độ đóng gói (packing density). Giá trị tham khảo cho đóng gói hỗn độn là ~0,64 (random close packing).
- Lấy khối lượng 1 quả bóng từ nhà cung cấp (rất quan trọng) để quy ra khối lượng/m2 theo độ sâu.
Ví dụ minh họa (chỉ để tham khảo, cần xác nhận khối lượng thực tế từ nhà sản xuất): đường kính bóng 65 mm (r=0,0325 m) có thể tích V = 4/3πr3 ≈ 1,44×10−4 m3; số quả bóng/m3 ≈ 0,64/V ≈ 4.444 quả/m3. Với chiều sâu h = 0,4 m, số quả bóng ≈ 1.778 quả/m2. Nếu khối lượng 1 quả bóng là 0,005–0,01 kg (5–10 g) thì tải do bóng nằm trong khoảng ~8,9–17,8 kg/m2 (tương đương 0,087–0,174 kN/m2). Đây là tải chết bổ sung; cần cộng với tải thiết bị và tải sống do người chơi.
Kết luận kỹ thuật: dù tải do bóng không lớn so với tải người, phải yêu cầu khảo sát kết cấu để xác định khả năng chịu lực của sàn, đặc biệt nếu nhà bóng đặt trên tầng. Luôn cung cấp thông số khối lượng quả bóng từ nhà cung cấp để kỹ sư tính toán chính xác.
Phân vùng theo tuổi và giao thông/quan sát
Phân vùng theo độ tuổi giảm nguy cơ va chạm giữa nhóm lớn và nhỏ. Gợi ý phân vùng: 0–3 tuổi (khu mềm, thấp), 3–6 tuổi (cấu trúc vừa), >6 tuổi (khu leo trèo cao hơn). Mỗi vùng cần lối ra thoát nhanh và điểm quan sát cho nhân viên vận hành.
Thiết kế cửa tiếp cận, lỗ quan sát và đường tuần tra cho nhân viên: mỗi khu lớn cần ít nhất một lối tiếp cận trực tiếp từ quầy giám sát; khoảng cách quan sát từ chỗ đứng nhân viên tới điểm xa nhất không nên vượt quá tầm nhìn rõ ràng — bổ sung camera nội bộ nếu góc khuất nhiều. Các hatch/ổ kiểm tra thân ống nên bố trí để dễ lấy bóng, vệ sinh và kiểm tra kết cấu bên trong.
Vận hành & bảo trì: vệ sinh, xử lý sự cố và hồ sơ kiểm tra
Quy trình vệ sinh định kỳ và xử lý sự cố nôn/tiêu chảy
TCVN yêu cầu nhà bóng dễ làm sạch và có hướng dẫn bảo dưỡng. Thực tế vận hành hiệu quả dựa trên phân tầng quy trình:
- Vệ sinh hàng ngày: lau bề mặt tiếp xúc (các ống, nệm, lưới, bậc) bằng chất tẩy phù hợp; kiểm tra tình trạng bóng hỏng.
- Vệ sinh định kỳ (tuỳ lưu lượng): giặt/sấy hoặc ngâm khử khuẩn bóng toàn bộ — tần suất thường tháng/lần cho khu đông khách; có thể tăng tần suất cho khu mầm non.
- Xử lý sự cố nôn/tiêu chảy: ngay lập tức cách ly khu, nhân viên mặc găng tay và đồ bảo hộ, thu gom chất rắn bằng giẻ/giấy, làm sạch sơ bộ, sau đó khử khuẩn bề mặt bằng dung dịch natri hypochlorit có nồng độ phù hợp (thực tiễn quốc tế khuyến nghị 1.000–5.000 ppm cho sự cố có khả năng nhiễm norovirus; 1.000 ppm tương đương ~0,1% NaOCl). Tuân thủ thời gian tiếp xúc theo hướng dẫn nhà sản xuất chất khử khuẩn.
Lưu ý: chọn chất khử khuẩn tương thích với vật liệu (không ăn mòn, không làm phai màu, không làm giòn nhựa). Với bóng nhựa phải có hướng dẫn từ nhà sản xuất về nhiệt độ giặt, dung môi được phép và tuổi thọ theo chu kỳ giặt.
Hồ sơ kiểm tra: checklist hàng ngày/tuần/năm (mẫu)
Checklist ngắn gọn để cập nhật hồ sơ nghiệm thu và vận hành:
Daily (hàng ngày)
- Kiểm tra an toàn bề mặt, lưới, đệm, dây buộc.
- Loại bỏ bóng vỡ, rách, lệch màu; thay thế theo mã.
- Lau khử khuẩn khu vực tiếp xúc bằng dung dịch đã được phê duyệt.
- Ghi nhận sự cố, tai nạn và biện pháp xử lý ngay.
Weekly (hàng tuần)
- Kiểm tra chi tiết khung kết cấu, ốc vít, mối hàn, tấm đệm.
- Làm sạch sâu các khu vực ẩn (hatch, ngóc ngách trong thân ống).
- Kiểm kê số lượng bóng, đánh dấu tỷ lệ hỏng.
Annual (hàng năm)
- Kiểm tra bởi đơn vị chuyên môn: thử tải, kiểm tra phòng chống cháy, đánh giá xói mòn vật liệu.
- Cập nhật hướng dẫn bảo dưỡng từ nhà sản xuất hoặc thay thế vật liệu đã xuống cấp.
- Đào tạo lại nhân viên về quy trình xử lý sự cố và vệ sinh.
Mỗi mục kiểm tra cần có ô ký tên người thực hiện, ngày/giờ và hành động khắc phục nếu có. Lưu trữ hồ sơ tối thiểu theo hợp đồng bảo hành/qui định địa phương.
Lưu ý pháp lý, hợp đồng và chứng nhận vật liệu
Trong hợp đồng thi công/ cung cấp nhà bóng cần đưa vào các điều khoản rõ ràng: thời hạn bảo hành, phạm vi bảo hành (khung, vật liệu, bóng), trách nhiệm sửa chữa sự cố do thi công, cung cấp hồ sơ kỹ thuật và hướng dẫn bảo dưỡng, cung cấp chứng nhận vật liệu chống cháy/kháng khuẩn.
Yêu cầu hồ sơ bàn giao bắt buộc từ nhà thầu/supplier bao gồm: bản vẽ hoàn công, thông số kỹ thuật vật liệu, chứng chỉ thử nghiệm cơ lý và cháy (nếu có) như UL 94 (phân loại đốt cháy vật liệu nhựa), hoặc chứng nhận tương đương EN về phản ứng với lửa. Lưu ý: UL 94 xác định mức độ cháy của nhựa (V-0, V-1, V-2…), nhưng tiêu chí áp dụng phải phù hợp quy định phòng cháy địa phương.
Điều khoản nghiệm thu cuối cùng nên bao gồm: kiểm tra khối lượng/mật độ bóng, thử tải sàn nếu cần, xác nhận thực hiện các chứng nhận MEP (sprinkler, thông gió), và hồ sơ đào tạo vận hành. Nên đặt điều kiện: mọi thay đổi thiết kế phải được phê duyệt bằng văn bản và mọi thiếu sót phát hiện trong 12 tháng đầu do thi công sẽ do nhà thầu khắc phục miễn phí.
Cuối cùng, lưu ý rằng một số tiêu chuẩn quốc tế mang tính khuyến nghị; khi dự án phục vụ chuỗi hoặc thị trường xuất khẩu, phải đối chiếu tiêu chí của chuỗi/địa bàn để đảm bảo tuân thủ.
Kết luận: thiết kế và vận hành nhà bóng tiêu chuẩn đòi hỏi sự tương tác giữa kiến trúc sư, kỹ sư kết cấu, chuyên gia vệ sinh và nhà cung cấp thiết bị. Áp dụng TCVN là yêu cầu bắt buộc tại Việt Nam ở nhiều khía cạnh về vệ sinh và bố trí; bổ sung tham chiếu ASTM/EN giúp nâng mức an toàn và tính tương thích quốc tế. Luôn yêu cầu nhà sản xuất cung cấp hồ sơ kỹ thuật và tài liệu bảo dưỡng để làm cơ sở nghiệm thu và vận hành an toàn.
