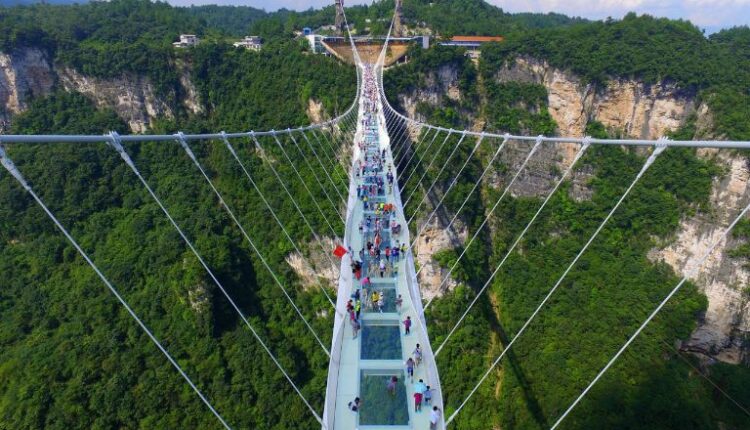

Tiêu chuẩn cầu kính (glass walkways): phân tích kỹ thuật cho kỹ sư và nhà vận hành

Tiêu chuẩn cầu kính là yếu tố sống còn khi thiết kế, thi công và vận hành các glass walkways trong khu vui chơi trẻ em: vừa phải đảm bảo trải nghiệm nhìn xuyên đáy an toàn, vừa phải chứng minh khả năng giữ cấu tử sau khi một lớp kính bị vỡ (post-breakage retention). Bài viết này tập trung phân tích kỹ thuật theo tinh thần ASTM E2751 và các tiêu chuẩn tham chiếu, nhằm cung cấp cho kỹ sư, nhà thầu và chuyên gia vận hành một khuôn khổ rõ ràng để chuyển thành bản vẽ thi công, chương trình thử nghiệm và hồ sơ nghiệm thu.

Tóm tắt tiêu chuẩn chính và những điểm mấu chốt cần biết

ASTM E2751/E2751M là tiêu chuẩn chuyên cho thiết kế và hiệu năng của glass walkways; nhiều nội dung của tiêu chuẩn này đã được các bộ quy chuẩn hoặc tài liệu tham chiếu quốc tế trích dẫn. Một thuật ngữ quan trọng mà tiêu chuẩn nhấn mạnh là “post-breakage glass retention” — tức hệ thống phải giữ được các mảnh kính và tiếp tục có khả năng ngăn rơi-through sau khi một lớp hoặc một phần của laminate bị vỡ. Điều này khác biệt rõ với yêu cầu chỉ là kính an toàn ban đầu (safety glass) vì xét cả tính tương tác của lớp liên kết và hệ khung neo khi xảy ra sự cố.

Những điểm mấu chốt thường được trích dẫn từ tiêu chuẩn và thực hành công nghiệp bao gồm: thiết kế phải xét đến tải tĩnh và tải động (live load, crowd load), kiểm soát dao động ngang/dọc gây khó chịu hoặc gây hại, thử nghiệm tác động và thử nghiệm hậu vỡ (post-breakage test), và yêu cầu hồ sơ thử nghiệm/mô phỏng hoặc mock-up thực tế trước khi nghiệm thu toàn bộ.

Lưu ý thực tế: ASTM cung cấp yêu cầu kỹ thuật và phương pháp thử; tuy nhiên khi triển khai cần chuyển hóa sang bản vẽ thi công cụ thể và tham chiếu tiêu chuẩn địa phương (như tải thiết kế công trình, yêu cầu phòng cháy, tiêu chuẩn lan can). Một mock-up với kết quả thử nghiệm thực tế thường là bắt buộc cho các walkway thương mại có mật độ khách cao — ngân sách thử nghiệm nên được tính vào dự án ngay từ giai đoạn dự toán.

Diễn giải hệ số an toàn và các bài kiểm tra thường dùng

Nguyên tắc về hệ số an toàn và tải thiết kế

Kỹ sư phải quyết định mức tải thiết kế dựa trên quy chuẩn địa phương cho khu vực công cộng và mục đích sử dụng (ví dụ walkway trong khu vui chơi), rồi áp dụng hệ số an toàn phù hợp cho kính và hệ neo. Các tiêu chuẩn kính thường yêu cầu kiểm tra cả tải tĩnh (sustained) và tải động (impact, crowd-induced vibration); hệ số an toàn được áp dụng vào kết quả thử nghiệm và tính toán phần tử chịu lực.

Không có thông số chung áp dụng cho mọi công trình: kích thước panel, nhịp vượt, biên dạng neo và phương cố định các cạnh đều làm thay đổi giá trị nội suy. Do đó, mọi báo cáo thiết kế phải kèm theo bảng tính với các giả thiết rõ ràng về tải, giới hạn chấp nhận biến dạng và phương pháp kiểm chứng.

Bài kiểm tra thường dùng và mục tiêu kiểm tra

Các bài kiểm tra thực tế thường gồm: impact/puncture test để kiểm tra khả năng chịu va đập ban đầu; static/dynamic load test để xác định biến dạng và khả năng chịu tải; post-breakage test để kiểm tra retention khi một lớp vỡ; và thử nghiệm vỡ từng lớp (layer-by-layer) trong điều kiện kiểm soát. Mục tiêu chung của các bài này là chứng minh rằng ngay cả khi một lớp kính vỡ, cấu trúc vẫn ngăn được rơi-through và không gây nguy hiểm cho người sử dụng.

Ví dụ quy trình kiểm tra hậu vỡ thường thấy trong hồ sơ nghiệm thu: (1) chủ động phá vỡ một lớp trong laminate theo phương pháp được chấp thuận; (2) áp dụng tải tĩnh hoặc tải thay đổi theo thời gian ở vị trí thử; (3) quan sát và ghi nhận điều kiện giữ mảnh, biến dạng, âm thanh dao động và bất kỳ hiện tượng tuột neo nào; (4) kiểm định đạt/không đạt theo tiêu chí định trước.

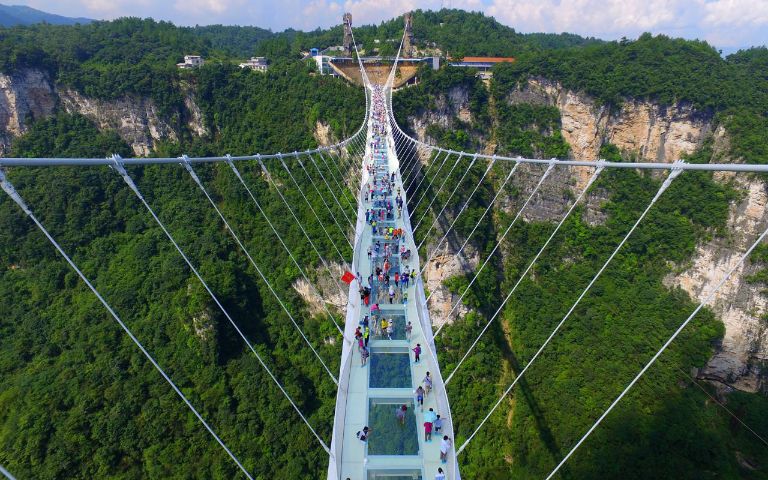

Phương án cấu tạo: lựa chọn số lớp, interlayer, neo và biện pháp giữ mảnh

Quyết định số lớp và độ dày

Lựa chọn số lớp và tổng độ dày phụ thuộc vào nhịp, tải thiết kế và yêu cầu hậu vỡ. Ví dụ các cấu trúc laminate 2+1 (hai lớp kính bên ngoài, một màng liên kết lớn), 2+2 hoặc nhiều lớp hơn có thể được sử dụng. Mục tiêu khi tăng số lớp là: phân tán vết nứt, tăng ma trận giữ mảnh và giảm nguy cơ rơi-through khi một lớp bị phá hoại.

Nhà thiết kế phải so sánh lợi ích về an toàn với hệ quả về khối lượng, trọng lượng neo và chi phí. Các panel quá dày có thể làm tăng yêu cầu về cấu kiện kế cận và hệ neo, trong khi panel mỏng hơn có thể cần màng liên kết có hiệu năng cao hơn.

Chọn interlayer: PVB vs SGP (SentryGlas) — lợi ích và giới hạn

Hai lựa chọn phổ biến là PVB (polyvinyl butyral) và SGP (structural ionoplast like SentryGlas). PVB có tính dẻo, tốt cho ứng dụng giảm tiếng vỡ vụn, thường rẻ hơn; SGP có mô-đun cao hơn, cứng hơn, giúp giữ mảnh tốt và cho khả năng chịu tải hậu vỡ vượt trội khi so sánh trong cùng độ dày.

Quyết định nên dựa trên: yêu cầu post-breakage (khả năng chịu tải còn lại), yêu cầu quang học (độ trong suốt), khả năng chịu nhiệt/humidity tại hiện trường, và kinh phí. Trong nhiều dự án đòi mật độ khách cao, SGP thường được ưu tiên cho các panel sàn/đường đi để giảm diện tích nguy cơ sau vỡ.

Thiết kế neo, biện pháp giữ mảnh và chi tiết lan can

Thiết kế neo phải đảm bảo truyền lực mà không tạo điểm tập trung ứng suất cao trên kính; chi tiết gom lực (bearing pads, gaskets) cần tương thích với kính và interlayer. Ngoài ra, biện pháp giữ mảnh (retention) như khung thép bao quanh, hệ kẹp cơ học có gioăng dẻo hoặc lưới giữ an toàn phía dưới cần được tính toán bảo đảm không có rơi-through ngay cả sau vỡ.

Lan can kính (tham chiếu ASTM E2353 cho lan can kính) và chi tiết kết nối phải đồng bộ với tiêu chí post-breakage: lan can có thể tiếp nhận thêm lực nếu panel sàn bị suy yếu; vì vậy hệ kết cấu lan can cần được kiểm tra tương thích trong mô phỏng hoặc thử nghiệm mock-up.

Quản lý vận hành kỹ thuật và checklist nghiệm thu trước bàn giao

Kiểm tra vận hành và tần suất

Kiểm tra bằng mắt thường nên được thực hiện hàng ngày bởi nhân viên vận hành: tìm vết nứt, vết lõm, dấu va chạm hoặc hiện tượng lồi lõm. Kiểm tra kỹ thuật định kỳ bởi đội bảo trì (ví dụ hàng tháng) cần kiểm tra bulông neo, gioăng, khe co giãn và làm sạch bề mặt đúng quy trình để tránh va chạm do mảnh vụn.

Kiểm tra phi phá hủy (NDT) như đánh giá siêu âm liên kết lớp (ultrasonic bond testing), kiểm tra phát hiện vết nứt bằng phương pháp dye-penetrant hoặc thermography nên được thực hiện theo chu kỳ (ví dụ 6–12 tháng) hoặc ngay sau sự kiện va đập mạnh. Sau khi phát hiện vết nứt nghiêm trọng, quy trình đóng vùng phải thực hiện ngay và tiến hành đánh giá chi tiết.

Quy trình đóng vùng khi phát hiện vết nứt

Khi phát hiện vết nứt có dấu hiệu lan rộng hoặc vết nứt ở vị trí tập trung ứng suất, phải đóng vùng ngay lập tức, lập dấu cảnh báo và liên hệ kỹ sư giám định. Không được phép vận hành cầu kính cho tới khi đánh giá hậu vỡ (post-breakage assessment) hoàn tất và có xác nhận sửa chữa hoặc thay thế.

Hồ sơ sự cố phải bao gồm: ảnh hiện trường, mô tả sự kiện, kết quả kiểm tra NDT, biện pháp tạm thời (như lưới tạm, tấm che) và kế hoạch sửa chữa hoặc thay panel. Tài liệu này cần lưu vào nhật ký bảo trì và cung cấp cho chủ đầu tư trong bộ hồ sơ vận hành.

Checklist nghiệm thu kỹ thuật trước bàn giao (mẫu)

Dưới đây là checklist tối thiểu nên có trong Bộ Hồ sơ nghiệm thu kỹ thuật để bàn giao cho chủ đầu tư; các mục phải được hoàn tất và có chữ ký xác nhận từ nhà thầu, nhà thử nghiệm và tư vấn giám sát.

• Báo cáo thử nghiệm mock-up: kèm mô tả mẫu, phương pháp thử, hình ảnh, video và kết luận đạt/không đạt.
• Biên bản post-breakage test: mô tả cách phá vỡ, tải áp dụng sau vỡ, thời gian duy trì tải, kết quả giữ mảnh và quan sát biến dạng.
• Chứng chỉ vật liệu: nhà sản xuất kính, loại interlayer (PVB/SGP), chứng nhận xuất xưởng và thông số cơ lý.
• Bản vẽ as-built: chi tiết kích thước panel, chi tiết neo, gia công kẹp, khe co giãn và vật liệu phụ trợ.
• Nhật ký QC site: biên bản kiểm tra công tác lắp đặt, kiểm tra bulông, torque, lớp đệm, và biện pháp bảo vệ bề mặt khi thi công.
• Quy trình vận hành và bảo trì: lịch kiểm tra, hướng dẫn NDT, tiêu chí đóng vùng, và liên hệ cấp cứu kỹ thuật.

Ví dụ mẫu tiêu chí hậu vỡ để chèn vào hồ sơ nghiệm thu (mẫu tham khảo, số liệu cần thay bằng giá trị theo mã địa phương hoặc quyết định thiết kế):

Mẫu tiêu chí hậu vỡ (đề xuất thể thức văn bản):

1. Sau khi phá vỡ một lớp trong laminate theo phương pháp được chấp thuận, panel phải chịu được tải tĩnh tương đương với tải thiết kế [Q] trong thời gian tối thiểu [T] phút mà không có hiện tượng rơi-through hoặc tuột neo.
2. Biến dạng dọc (max deflection) dưới tải hậu vỡ không vượt quá [D] mm và không xuất hiện rạn nứt lan làm mất khả năng chứa mảnh.
3. Không có hiện tượng tuột bulông/khớp nối hoặc dịch chuyển cơ toàn bộ > [S] mm; mọi dịch chuyển phải nằm trong phạm vi hiệu chỉnh cho phép hoặc được sửa chữa trước khi đưa vào vận hành.
4. Kết quả thử nghiệm phải kèm video toàn bộ quá trình, nhật ký cảm biến tải/biến dạng (nếu có) và báo cáo ký xác nhận bởi phòng thí nghiệm hoặc tổ chức được công nhận.

Lưu ý: các tham số [Q], [T], [D], [S] phải được xác định trong giai đoạn thiết kế theo quy chuẩn địa phương (hoặc theo thỏa thuận kỹ thuật giữa chủ đầu tư và nhà thầu), và được ghi rõ trong hợp đồng cung cấp/montage.

Kết luận: Chủ đầu tư và lãnh đạo dự án có trách nhiệm pháp lý cao trong việc yêu cầu hồ sơ thử nghiệm đầy đủ và chứng chỉ vật liệu trước khi nghiệm thu, vì những tài liệu này chứng minh rằng thiết kế và thi công đã đáp ứng yêu cầu “post-breakage retention” và các tiêu chí an toàn khác. Nhà thầu phải đảm bảo mock-up và các bài kiểm tra được lên kế hoạch, có tổ chức thực hiện và lưu trữ báo cáo; đội vận hành phải được trang bị quy trình kiểm tra, đóng vùng và hồ sơ bảo trì để quản lý rủi ro trong vận hành lâu dài.

Ngắn gọn: xem ASTM E2751 như khung tham chiếu kỹ thuật quan trọng, nhưng hãy chuyển hóa mọi yêu cầu thành thông số cụ thể trong bản vẽ, điều kiện nghiệm thu và hợp đồng — có như vậy mới bảo đảm an toàn thực tế cho người dùng và trách nhiệm pháp lý cho chủ đầu tư.
