Thiết kế sân bóng né bạt nhún chuyên sâu cho kiến trúc sư và nhà thầu

Thiết kế sân bóng né bạt nhún đặt ra nhiều yêu cầu kỹ thuật vừa để đảm bảo trải nghiệm vừa phải đạt mức an toàn theo tiêu chuẩn chuyên ngành. Bài viết này tổng hợp các quy chuẩn tham chiếu, bố trí modular tham khảo (60–80 m²), yêu cầu vật liệu, đề xuất vận hành và checklist nghiệm thu dùng cho kiến trúc sư, kỹ sư và nhà thầu thi công. Nội dung trình bày theo kiểu kỹ thuật nhưng dễ hiểu, nhấn mạnh các điểm cần lưu ý khi soạn hồ sơ mời thầu, hợp đồng cung cấp và nghiệm thu công trình.

Tiêu chuẩn áp dụng: ISO 23659:2022 và ASTM F2970 — những điểm cần biết

Hai văn bản tiêu chuẩn hay được trích dẫn cho trampoline parks và khu bounce play là ISO 23659:2022 và ASTM F2970, cả hai đều đề cập tới thiết kế, xây dựng, bảo trì và vận hành. ISO 23659:2022 là tiêu chuẩn quốc tế tập trung cho trampoline parks, nêu nguyên tắc phân vùng, yêu cầu bảo vệ mép, lưới và quy định kiểm tra định kỳ; ASTM F2970 là tiêu chuẩn theo cách tiếp cận của hiệp hội ASTM, bổ trợ các yêu cầu về vật liệu, quy trình kiểm tra và vận hành. Người soạn hồ sơ kỹ thuật cần mua và tham chiếu nguyên bản các tiêu chuẩn này để lấy thông số chi tiết (ví dụ độ dày padding, giá trị lực tải, yêu cầu neo) vì những chỉ dẫn đầy đủ nằm trong văn bản chính thức.

Cần lưu ý: nhiều nội dung trong ISO/ASTM mang tính hướng dẫn chuyên ngành và phải kết hợp với quy chuẩn xây dựng, PCCC và qui định an toàn địa phương trước khi phê duyệt bản vẽ thi công. Các thông số kỹ thuật trên bản vẽ nghiệm thu phải khớp chính xác với thông số do nhà sản xuất thiết bị cung cấp; các con số tham khảo trong bài dùng để minh họa bố trí chứ không thay thế tiêu chuẩn.

Kích thước & bố trí modular trampolines: ví dụ sân 60–80 m² và sơ đồ phân vùng

Khi thiết kế sân dodgeball trên bạt nhún phải xác định rõ diện tích tổng và cách phân vùng để đáp ứng cả an toàn lẫn vận hành. Một sân dodgeball modular thường có diện tích tham khảo trong khoảng 60–80 m², đủ để bố trí hai khối bạt nhún đối diện, neutral zone ở giữa và lối thoát/escape rõ ràng. Bố trí cần tính tới khoảng cách an toàn xung quanh (run-off), lối thoát khẩn cấp và vị trí spectator để quản lý và giám sát người chơi.

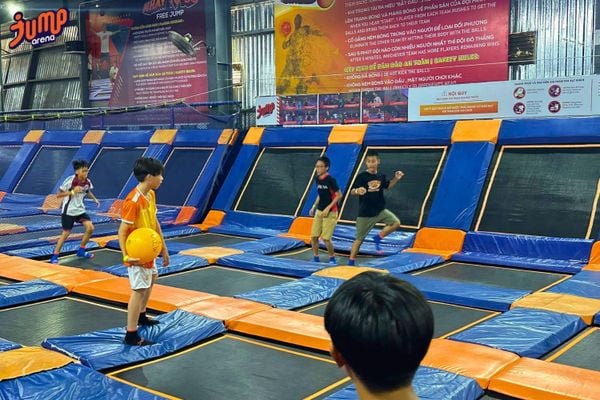

Một sơ đồ bố trí tiêu biểu cho sân 60–80 m² như sau: hai vùng nhảy (jump zones) đối diện, mỗi vùng gồm các patch bạt nhún modular liên kết; neutral zone giữa hai vùng (khoảng cách đủ để quy định khi chơi); đường đi xung quanh có bề mặt chống trượt cho nhân viên và khán giả; khu vực watcher và camera được đặt để có tầm nhìn toàn cảnh. Thiết kế modular cho phép tách/ghép patch để điều chỉnh kích thước sân theo nhu cầu vận hành hoặc bảo trì.

Gợi ý phân vùng và lộ trình thoát

Khi vẽ mặt bằng cần chỉ rõ ranh giới patch, vị trí padding trên mép kim loại, chiều rộng walkway tối thiểu để nhân viên có thể tiếp cận nhanh (bao gồm thiết bị sơ cứu). Lối thoát khẩn cấp phải dẫn trực tiếp ra hành lang an toàn hoặc cửa thoát được đánh dấu rõ ràng; tránh bố trí vật cản trong vùng này. Khu spectator nên đặt sau lưới bảo vệ hoặc trên bục cao, đảm bảo tầm nhìn nhưng không cản trở lối thoát.

Vật liệu và yêu cầu kỹ thuật chính

Chọn vật liệu phù hợp ảnh hưởng trực tiếp đến độ bền, an toàn và chi phí vận hành. Phần khung thường sử dụng thép kết cấu chịu lực có xử lý chống ăn mòn phù hợp môi trường trong nhà; mối hàn, neo móng và hệ khung phải tính toán theo tải động và máy thử rung. Hệ bed có thể là hệ spring truyền thống hoặc hệ modular không-spring (bed tension bằng vải chịu lực hoặc tấm modular), mỗi loại có ưu/nhược điểm về bảo trì và cảm giác nhảy.

Padding phải phủ toàn bộ mép kim loại, cover khung và mọi vùng có nguy cơ va chạm; vật liệu padding nên là foam mật độ phù hợp bọc PVC/TPU chịu mài mòn và dễ vệ sinh. Lưới bảo vệ xung quanh cần là lưới polyamide/polyester chịu lực với kích thước mắt lưới đảm bảo không gây lọt hoặc kẹt tay, đồng thời có hệ neo cố định. Walkway và bề mặt lối đi cần vật liệu chống trượt, chịu mài mòn, và dẫn nước/rác dễ dọn dẹp.

Yêu cầu kỹ thuật bổ sung

Các chi tiết cần làm rõ trong hồ sơ: cách neo khung xuống nền (móng nông hoặc tấm bê tông), biện pháp chống rung truyền sang kết cấu tòa nhà, phương án chống cháy cho vật liệu bọc và vải bed, cũng như hệ thống thoát nước khi cần vệ sinh. Hệ thống ghép modular phải có khớp nối an toàn, khóa cơ khí và phương án chống dịch chuyển patch trong điều kiện hoạt động. Tài liệu kỹ thuật nhà cung cấp cần cung cấp hệ số co dãn, tuổi thọ dự kiến và hướng dẫn bảo trì.

Vận hành, nhân sự và giám sát thiết kế

Thiết kế sân cần tính tới yếu tố vận hành: vị trí watcher nên có tầm nhìn toàn sân, không bị che khuất bởi kết cấu hoặc spectator. Với sân dodgeball, góc quan sát quan trọng để phát hiện va chạm, đánh giá mật độ người chơi và can thiệp kịp thời; khi tầm nhìn trực tiếp không đủ, bố trí camera giám sát (có lưu trữ) là giải pháp bổ trợ. Quy định vận hành nên nêu rõ số lượng watcher tối thiểu theo diện tích và mật độ patch, cùng với quy trình can thiệp khẩn cấp.

Về quản lý khách: quy định giới hạn số người trên mỗi patch, phân loại theo độ tuổi và kích thước cơ thể, yêu cầu trang phục an toàn (tránh đồ trang sức, giày cứng), và quy định thời gian chơi để giảm nguy cơ chấn thương do mệt. Hồ sơ vận hành phải bao gồm chương trình huấn luyện nhân viên, kịch bản xử lý chấn thương nhẹ/khẩn cấp và lịch bảo trì định kỳ theo khuyến cáo nhà sản xuất và tiêu chuẩn.

Checklist nghiệm thu kỹ thuật & hồ sơ bàn giao

Dưới đây là checklist kỹ thuật tối thiểu để nghiệm thu một sân dodgeball trên bạt nhún trước khi đưa vào vận hành. Checklist cần được dùng kèm với bản vẽ as-built và tài liệu nhà sản xuất. Mỗi mục nghiệm thu nên có ký xác nhận của bên cung cấp, bên thi công và bên tư vấn/khách hàng.

• Bản vẽ as-built: Mặt bằng, mặt cắt chi tiết khung, vị trí neo, đồ họa phân vùng và lối thoát.
• Biên bản kiểm tra chất lượng kết cấu: Kiểm tra mối hàn, sơn phủ, độ cứng neo và khả năng chịu tải sơ bộ.
• Biên bản thử tải động/tĩnh: Kết quả thử rung/dao động của khung theo phương pháp thỏa thuận; ghi rõ phương pháp và thiết bị đo.
• Kiểm tra hệ bed và lưới: Độ căng, liên kết khớp nối, trạng thái bề mặt và tem/nhãn nhà sản xuất.
• Kiểm tra padding: Phủ toàn bộ mép kim loại, bề mặt không rách, cố định an toàn và vật liệu đạt yêu cầu chống cháy/ vệ sinh.
• Sổ tay bảo trì: Lịch kiểm tra định kỳ, mẫu biên bản kiểm tra, phụ tùng thay thế đề xuất.
• Đào tạo vận hành: Biên bản huấn luyện nhân viên watcher và chứng nhận hoàn thành đào tạo.

Thêm vào đó, hồ sơ nghiệm thu nên kèm theo hợp đồng bảo hành thiết bị, phương án cung cấp phụ tùng và cam kết thời gian phản hồi dịch vụ kỹ thuật từ nhà cung cấp. Mọi sai khác giữa bản vẽ thiết kế và thực tế phải được ghi vào bản vẽ as-built và chấp thuận bằng văn bản.

Câu hỏi cần hỏi nhà cung cấp trước ký hợp đồng và điểm cần lưu ý trong hợp đồng thi công

Trước khi ký hợp đồng cung cấp hoặc thi công, chủ đầu tư/nhà thầu cần hỏi rõ một số câu thiết yếu để tránh rủi ro vận hành sau này. Câu trả lời phải được thể hiện trong hợp đồng dưới dạng điều khoản ràng buộc về chất lượng, tiến độ và hậu mãi. Sau đây là danh sách câu hỏi tiêu biểu để đưa vào đàm phán và kiểm tra kỹ thuật.

1. Nhà cung cấp có tài liệu chứng nhận thiết bị phù hợp với ISO 23659:2022 hoặc ASTM F2970 không? Nếu có, cung cấp bản sao kèm mã hiệu hàng hóa.
2. Chi tiết về hệ bed: spring hay không-spring; thông số kỹ thuật, tuổi thọ dự kiến và phương án bảo trì/ thay thế?
3. Kết cấu khung và bản vẽ kết cấu đã được kiểm toán bởi kỹ sư kết cấu chưa? Có biên bản tính toán neo không?
4. Thông số padding và vải bed: vật liệu, tiêu chuẩn chống cháy, khả năng kháng khuẩn/vệ sinh, bảo hành bao lâu?
5. Phương án anh toàn và xử lý khẩn cấp: nhà cung cấp có cung cấp đào tạo và tài liệu SOP cho watcher không?
6. Cam kết cung cấp phụ tùng trong vòng bao lâu, thời gian phản hồi dịch vụ bảo trì và chi phí bảo trì định kỳ (nếu có hợp đồng dịch vụ)?
7. Chính sách nghiệm thu: tiêu chí chấp nhận, thử tải và chữa lỗi trước khi bàn giao là gì?

Trong hợp đồng thi công, hãy đưa vào điều khoản phạt tiến độ, điều kiện nghiệm thu rõ ràng (tham chiếu tiêu chuẩn ISO/ASTM và thông số nhà sản xuất) và điều khoản bảo hành, trách nhiệm an toàn vận hành sau bàn giao. Không dùng chỉ các con số tham khảo trong đàm phán—yêu cầu nhà cung cấp ký xác nhận thông số thực tế trên phụ lục kỹ thuật của hợp đồng.

Nhà cung cấp modular tham khảo và kết luận

Có nhiều nhà cung cấp modular trên thị trường có thể cung cấp cấu hình dodgeball bằng cách cách ly patch và lắp lưới bao quanh; ví dụ các nhà sản xuất trampoline courts và modular trampoline brands có catalogue sản phẩm cho khu dodgeball. Khi tham khảo sản phẩm, cần đối chiếu cấu hình thực tế, giấy chứng nhận, biểu đồ tải và điều kiện bảo hành. Chủ đầu tư và nhà thầu nên yêu cầu demo kỹ thuật hoặc ghép mẫu patch tại công trường trước khi sản xuất hàng loạt.

Kết luận: thiết kế sân bóng né bạt nhún đòi hỏi phối hợp giữa kiến trúc, kết cấu và tiêu chuẩn an toàn chuyên ngành. Luôn tham chiếu văn bản ISO 23659:2022 và ASTM F2970, lấy thông số nhà sản xuất làm căn cứ nghiệm thu, và lồng các điều khoản vận hành, bảo trì ràng buộc vào hợp đồng. Với checklist, câu hỏi mua sắm và lưu ý về bố trí modular nêu trên, hồ sơ thiết kế và thi công sẽ bớt rủi ro và tăng tính an toàn khi đưa sân vào khai thác.
