Tại sao cần một brief kỹ thuật chặt chẽ khi làm thăng bằng trên dây? Thiết bị thăng bằng trên dây (rope course, balance rope/slackline) là tổ hợp căng dây, hệ neo và điểm rơi có tương tác động. Các quyết định về loại dây/cáp, terminations, hệ neo và bề mặt giảm chấn ảnh hưởng trực tiếp tới an toàn, chi phí bảo trì và khả năng nghiệm thu bởi đơn vị kiểm định. Mở đầu tài liệu thi công phải là một checklist kỹ thuật rõ ràng để nối từ thiết kế đến thi công và vận hành.

Checklist kỹ thuật bắt buộc trong brief thi công

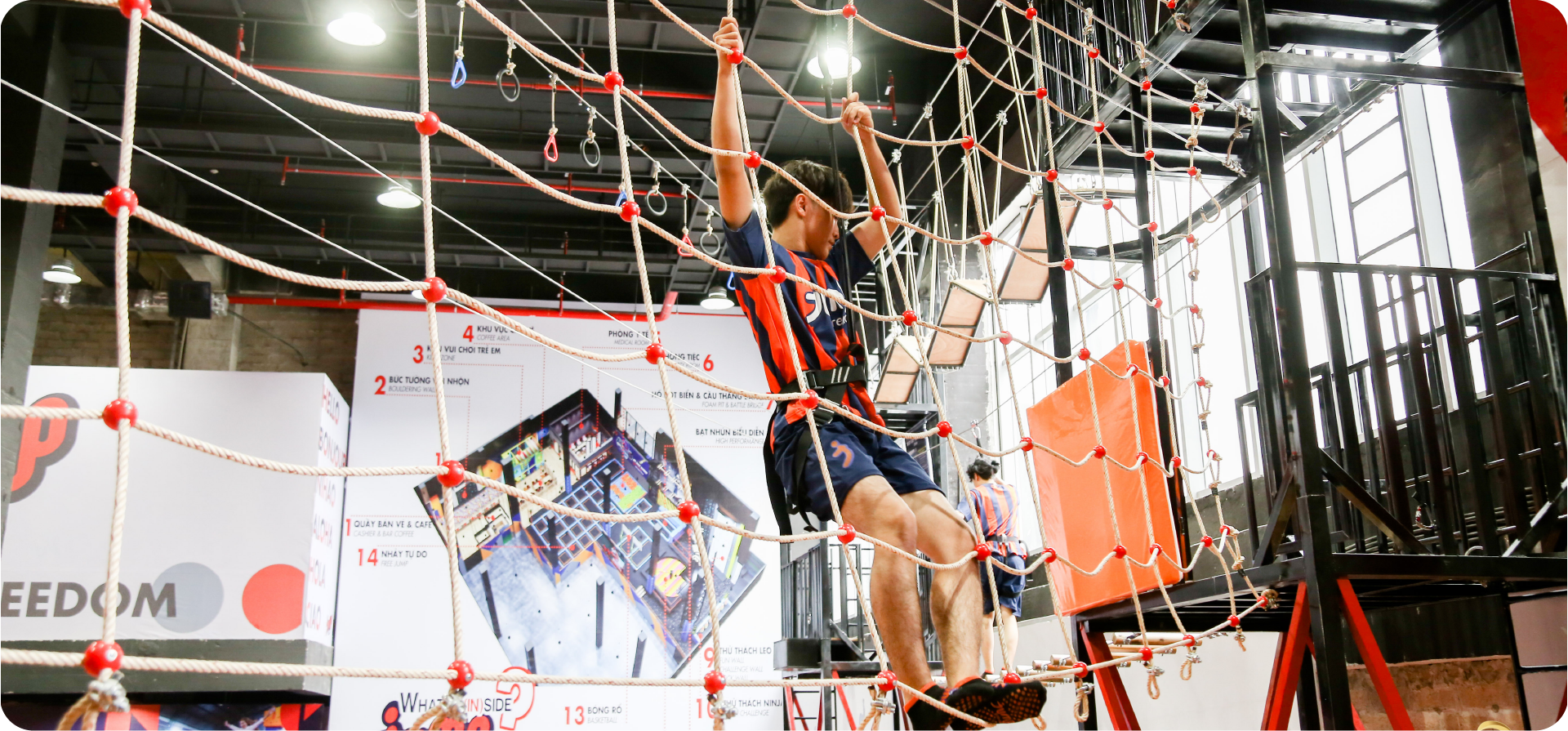

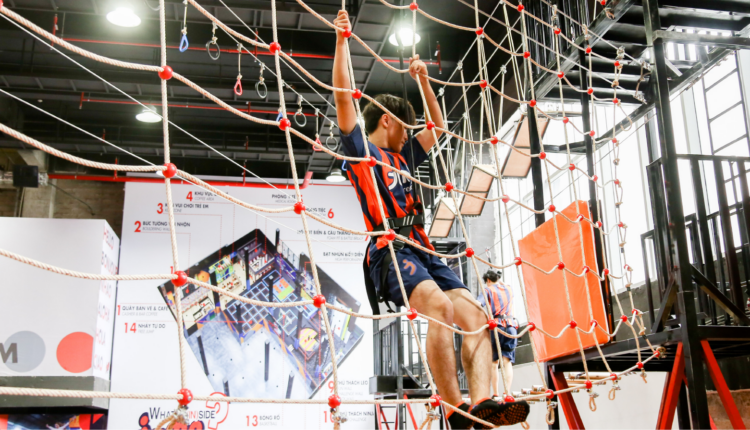

Thăng bằng trên dây trong khu vui chơi — Ví dụ module balance rope/slackline — tham khảo catalogue nhà cung cấp (Vinci Play, KOMPAN) để đối chiếu thông số và yêu cầu chứng chỉ.

Trước khi ký hợp đồng thi công, brief phải nêu tối thiểu các mục sau. Những thông số này là cơ sở để kiểm tra chứng chỉ, thử tải và nghiệm thu sau cùng.

Loại dây / cáp: chỉ rõ lựa chọn giữa sợi tổng hợp (ví dụ: PE/Polypropylene/Polyester với ổn định UV, lõi nối hoặc core) hoặc cáp thép bọc (steel wire rope được bọc nhựa hoặc sợi tổng hợp). Ghi lý do lựa chọn theo tuổi, môi trường, ma sát và bảo trì.
Thông số cơ bản: đường kính mong muốn (tham khảo phạm vi thiết kế, ví dụ đường kính cáp thép thường được chọn phù hợp với tải và terminations), tải phá vỡ do nhà sản xuất cung cấp và hệ số an toàn đề xuất (áp dụng chung cho khu vui chơi: tiêu chí thiết kế phải được nêu rõ và so sánh với chứng chỉ).
Phương pháp terminations: ghi rõ chấp nhận các kiểu theo EN 13411 (ferrule/crimped sleeve, socket, wedge, resin socket) và yêu cầu mẫu thử nghiệm terminations kèm theo báo cáo kiểm tra.
Yêu cầu thử tải & chứng nhận: yêu cầu giấy tờ chứng nhận tải phá vỡ, kết quả thử mẫu terminations theo EN 13411, và thử tải hiện trường (proof load test) có biên bản.
Tài liệu mặt sàn vùng rơi: yêu cầu nhà thầu cung cấp báo cáo thử Critical Fall Height (CFH/HIC) theo EN 1177 cho cấu hình bề mặt lắp đặt, kèm hướng dẫn độ dày lớp và vật liệu.

1) Quy trình thiết kế: phân vùng tuổi, Free Height và bề mặt

Thiết kế phải bắt đầu từ phân vùng theo nhóm tuổi và mức kỹ năng. Modules rope/slackline khác nhau về chiều dài, độ cao và yêu cầu vận hành; các catalog như Vinci Play hay KOMPAN liệt kê thông số nền tảng (chiều dài module, độ tuổi khuyến nghị, free-fall height). Tuy nhiên, catalogue chỉ là tham chiếu — mọi thông số chịu tải/CFH phải được đối chiếu với chứng chỉ nhà sản xuất và thử nghiệm hiện trường.

Free Height of Fall và Critical Fall Height (CFH)

Free Height of Fall (FHoF) là chiều cao rơi tự do tối đa từ điểm đứt hoặc rơi ra khỏi thiết bị đến bề mặt giảm chấn. Theo EN 1177, bề mặt phải có CFH >= FHoF. Trong brief phải nêu rõ FHoF từng vùng và yêu cầu nhà thầu cung cấp chứng chỉ CFH cho lớp bề mặt đã thử nghiệm (kết cấu, độ dày, mật độ vật liệu).

Chọn vật liệu bề mặt

Bề mặt giảm chấn (EPDM, mulched wood, rubber mulch, loose-fill) phải có báo cáo HIC/CFH phù hợp với cấu hình thi công. Quan trọng là so sánh cấu hình thử nghiệm (độ dày vật liệu, lớp nền) với thực tế lắp đặt — nếu khác biệt thì CFH không còn áp dụng.

2) Neo & terminations: tuân thủ EN 13411

EN 13411 cung cấp khung quy định cho các terminations của cable: kiểu ferrule (ống ép), socket (ổ đúc/resin socket), wedge. Brief cần yêu cầu rõ loại terminations chấp nhận, vật liệu, phương pháp thi công và kết quả thử nghiệm mẫu.

Yêu cầu theo EN 13411

Theo EN 13411, các terminations phải được sản xuất và kiểm tra theo quy trình xác định: kiểm tra kích thước, thử kéo mẫu destructive test, đánh giá biến dạng, và ghi nhận kết quả theo báo cáo. Brief phải yêu cầu bản sao báo cáo thử nghiệm terminations từ nhà cung cấp hoặc nhà sản xuất terminations.

Neo cố định xuống bê tông/khung kim loại

Chọn phương án neo phù hợp: chốt xuyên (through-bolt), neo hóa học (chemical anchor) hoặc neo cơ khí. Trong brief cần nêu tải thiết kế dọc theo mỗi neo, chiều dài cấy, mác bê tông tối thiểu, và phương pháp bắt buộc để siết/kiểm tra mô-men siết. Yêu cầu biên bản đo momen siết và kiểm tra rút neo sau lắp đặt.

3) Bảo trì & kiểm tra định kỳ

Bảo trì là yếu tố quyết định tuổi thọ và an toàn của rope course. Trong brief cần mô tả chi tiết chương trình kiểm tra định kỳ phân theo tần suất và người thực hiện (nhân viên vận hành hàng ngày, kỹ thuật hàng tháng, kiểm định viên độc lập hàng năm).

Danh sách kiểm tra định kỳ

Hằng ngày/Trước ca: kiểm tra tình trạng chung, sờn rách, các điểm nối/terminals lỏng, dây bị trượt khỏi vị trí, vật cản.
Hàng tháng: kiểm tra chi tiết các terminations bằng mắt thường, đo biên độ dao động, kiểm tra ăn mòn bề mặt cáp thép, kiểm tra độ chùng của dây tổng hợp.
Hàng năm: kiểm tra bởi kỹ thuật có chứng chỉ: đo đường kính cáp (phát hiện suy giảm đường kính do ăn mòn), thử tải tĩnh/động từng đoạn lắp trọng tải thử (proof load), kiểm tra toàn diện hệ neo và khung.

Trong brief nên kèm tiêu chí thay thế: ví dụ, thay dây/segment khi có gãy sợi cáp, mất lớp bọc >30% trên đoạn dài >x mm, hoặc khi biên độ chùng vượt quá giới hạn thiết kế. Tránh đưa con số cố định cho toàn bộ dự án; thay vào đó, nêu tiêu chí kiểm tra so sánh với thông số nhà sản xuất.

4) Nghiệm thu & vận hành: kịch bản test và SOP nhân viên

Nghiệm thu phải là một quy trình có kịch bản: kiểm tra hồ sơ, thử tải, thử hoạt động với người điều hành và mô phỏng lỗi. Brief nghiệm thu cần mô tả rõ ai chịu trách nhiệm, tiêu chí chấp nhận và biên bản nghiệm thu.

Kịch bản test trước mở cửa

Kiểm tra hồ sơ: chứng chỉ tải phá vỡ, báo cáo thử terminations (EN 13411), báo cáo CFH bề mặt (EN 1177), bản vẽ hoàn công.
Thử tải proof load: tiến hành thử tải tĩnh từng segment theo giá trị thiết kế (giá trị và phương pháp được ghi trong brief), lập biên bản có chữ ký các bên.
Thử vận hành: chạy thử thiết bị với các tình huống sử dụng bình thường, tình huống ngã mô phỏng, và kiểm tra thao tác ứng cứu.
Kiểm tra SOP vận hành: hướng dẫn nhân viên khai thác về giám sát, giới hạn sử dụng theo tuổi/khối lượng, quy trình đóng/mở, và biện pháp khẩn cấp.

SOP cho nhân viên

SOP cần tối thiểu: điểm kiểm tra trước ca, giới hạn tải/độ tuổi cho từng module, quy trình xử lý phát hiện hư hỏng, ghi chép nhật ký vận hành, và quy trình khẩn cấp khi xảy ra sự cố (cách hạ người, liên hệ đội kỹ thuật, cách cách ly module). SOP phải được đào tạo và lưu trữ bằng văn bản.

5) Rủi ro pháp lý & bảo hiểm

Nhà đầu tư cần làm việc với tư vấn pháp lý và bảo hiểm ngay từ giai đoạn thiết kế. Tiêu chuẩn EN là khung tham khảo quan trọng nhưng không tự động tương đương với yêu cầu pháp luật địa phương hoặc yêu cầu của nhà bảo hiểm. Yêu cầu nhà thầu cung cấp tài liệu kiểm định, hồ sơ thử nghiệm và lập biên bản nghiệm thu để trình đơn vị bảo hiểm.

Lưu ý: trình tự hồ sơ và thử nghiệm không chỉ phục vụ an toàn mà còn là bằng chứng quan trọng khi xử lý rủi ro pháp lý sau này. Thiếu chứng chỉ thử nghiệm, hoặc lắp đặt khác với cấu hình thử nghiệm CFH, có thể làm mất hiệu lực bảo hiểm.

Minh họa catalogue & yêu cầu tài liệu từ nhà cung cấp

Các nhà cung cấp như Vinci Play hay KOMPAN cung cấp catalogue mô tả module balance rope/balance posts với thông số thiết kế cơ bản: chiều dài, nhóm tuổi khuyến nghị và free-fall height. Dùng catalogue để chọn dạng module phù hợp, nhưng luôn yêu cầu bản sao các chứng chỉ thử nghiệm liên quan (tải phá vỡ của dây, báo cáo terminations, báo cáo CFH cho bề mặt).

Ví dụ ứng dụng: khi chọn một module rope/slackline từ catalogue, brief phải ghi rõ FHoF được liệt kê trong catalogue, so sánh với CFH của bề mặt dự kiến và yêu cầu nhà thầu nộp báo cáo CFH tương ứng. Nếu bề mặt thực tế khác cấu hình thử nghiệm, phải có thử nghiệm bổ sung.

Kết luận & mẫu checklist nghiệm thu nhanh để đưa vào brief

Dưới đây là mẫu checklist nghiệm thu nhanh để biên tập viên kỹ thuật đặt vào brief gửi đội thi công/kiểm định. Checklist này không thay thế báo cáo chi tiết nhưng là công cụ kiểm tra sơ bộ trước nghiệm thu chính thức.

Hồ sơ kỹ thuật: Có chứng chỉ tải phá vỡ của dây/cáp, báo cáo thử terminations theo EN 13411, và báo cáo CFH bề mặt theo EN 1177 (có chữ ký/đóng dấu).
Loại dây/cáp: Loại được lắp đúng với bản vẽ; vật liệu và đường kính ghi trong chứng chỉ khớp với hiện trường.
Terminations & neo: Kiểm tra bằng mắt và bằng thử tải mẫu; biên bản thử terminations có kết quả đạt yêu cầu theo EN 13411.
Thử tải proof load: Đã thực hiện theo giá trị thiết kế, có biên bản thử tải với dữ liệu và chữ ký các bên.
Bề mặt vùng rơi: CFH (HIC) của cấu hình lắp đặt >= Free Height of Fall từng vị trí; nhà cung cấp bề mặt cung cấp báo cáo thử nghiệm phù hợp.
Kiểm tra cơ khí: Neo, bu-lông, mối hàn, khung kim loại không có dấu hiệu nứt, ăn mòn nghiêm trọng; momen siết bu-lông được ghi chép.
SOP vận hành: Có tài liệu SOP, danh sách đào tạo nhân viên và nhật ký kiểm tra trước ca.
Bảo trì: Lịch kiểm tra định kỳ nêu rõ hằng ngày/tháng/năm và tiêu chí thay thế dây/segment.
Bảo hiểm & pháp lý: Hồ sơ nghiệm thu nộp cho đơn vị bảo hiểm; xác nhận yêu cầu pháp lý địa phương đã được kiểm tra.

Ghi chú quan trọng: Các chỉ dẫn về đường kính, tải phá vỡ hay hệ số an toàn nên coi là tham chiếu thiết kế; mọi con số cuối cùng phải dựa trên chứng chỉ nhà sản xuất và kết quả thử nghiệm hiện trường. Tiêu chuẩn EN là khung tham khảo kỹ thuật — kiểm tra luật địa phương và yêu cầu bảo hiểm luôn cần được thực hiện trước nghiệm thu.

Nếu bạn là biên tập viên kỹ thuật hoặc chủ đầu tư, dùng checklist ở trên đưa vào brief, yêu cầu nhà thầu nộp toàn bộ báo cáo thử nghiệm và lập kế hoạch bảo trì trước khi ký nghiệm thu. Việc này sẽ rút ngắn thời gian kiểm định, giảm rủi ro pháp lý và đảm bảo vận hành an toàn lâu dài.
