Lỗi bố trí mặt bằng khu vui chơi — Góc chuyên gia

Thiết kế mặt bằng khu vui chơi trẻ em (FEC/playground) quyết định 70–90% hiệu quả vận hành sau khi hoàn thiện. Nhiều dự án đẹp trên giấy vẫn vấp phải sự cố tổ chức, an toàn và chi phí sửa chữa lớn vì lỗi bố trí cơ bản: tầm nhìn bị che khuất, dead‑end, vùng an toàn bị xâm phạm, vị trí nhân sự không hợp lý, hay khu kỹ thuật không truy cập được. Bài viết này dành cho kiến trúc sư, nhà thiết kế và tư vấn dự án: phân tích kỹ thuật 5 lỗi bố trí thường gặp, hậu quả vận hành và cách chỉnh sửa cụ thể trên mặt bằng, kèm checklist thẩm định bản vẽ để phát hiện sớm trước giai đoạn thi công.

Tiêu chuẩn và nguyên tắc thiết kế liên quan

Một số tài liệu và tiêu chuẩn thường dùng khi đánh giá mặt bằng sân chơi là: CPSC Public Playground Safety Handbook (tài liệu hướng dẫn an toàn cơ bản); ASTM F1487 (Standard Consumer Safety Performance Specification for Playground Equipment for Public Use) và tiêu chuẩn liên quan đến lớp phủ chống va đập như ASTM F1292. Khi áp dụng, luôn kiểm tra phiên bản mới nhất của mỗi tiêu chuẩn và đối chiếu với quy định PCCC, xây dựng địa phương.

Ba nguyên tắc thiết kế cần ghi nhớ ngay từ bản vẽ: (1) sightlines — đảm bảo nhân sự có tầm nhìn trực tiếp tới các khu chính; (2) use zones/clearances — vùng an toàn quanh thiết bị theo tiêu chuẩn; (3) egress — lộ trình thoát hiểm và travel distance phù hợp mã địa phương. Các lỗi bố trí dưới đây đều liên quan trực tiếp tới ba yếu tố này.

Năm lỗi bố trí mặt bằng khiến vận hành khó khăn

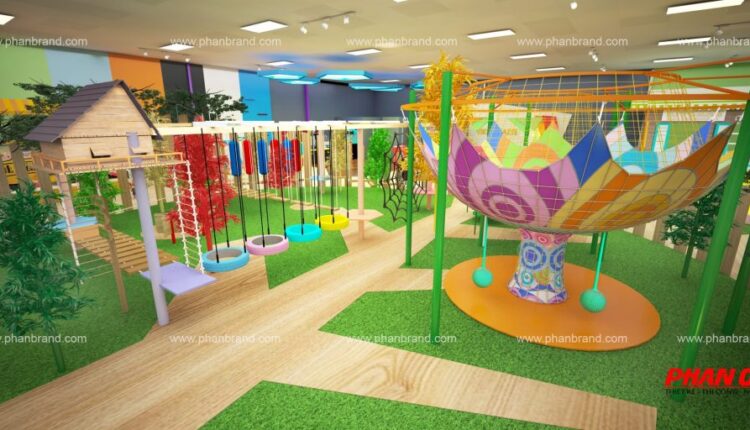

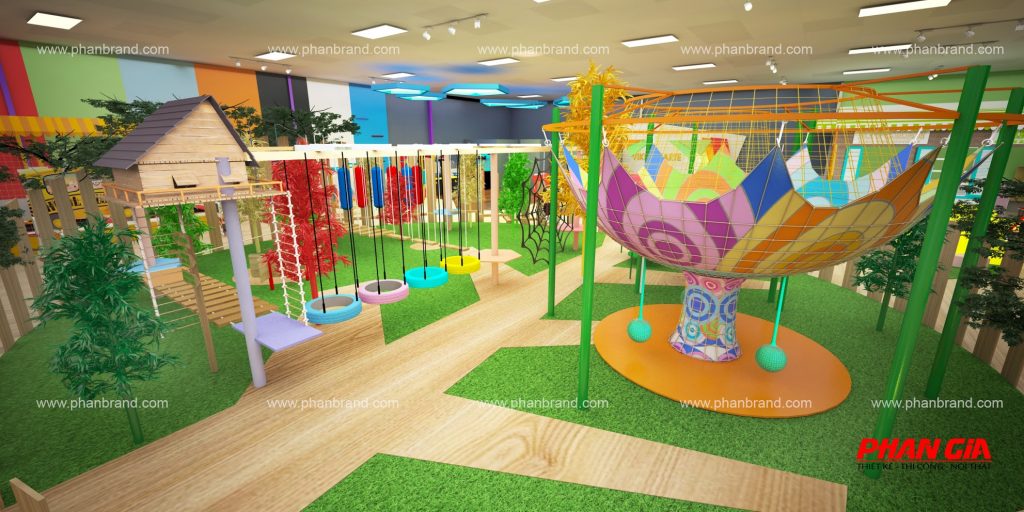

1. Tầm nhìn (sightline) bị che khuất bởi cấu trúc cao hoặc vách ngăn

Nguyên nhân trên bản vẽ: sử dụng các module nhiều tầng, vách phân khu đặc (solid partitions) hoặc khối lưu trú khối lượng lớn đặt giữa khu chơi và khu quan sát; thiếu mô phỏng 3D/isosight từ vị trí nhân viên.

Hậu quả vận hành: nhân viên không quan sát được hành vi trẻ em trong các điểm mù; thời gian phản ứng chậm với sự cố; tăng nhân sự giám sát; rủi ro pháp lý và giảm trải nghiệm phụ huynh do cảm giác thiếu an toàn.

Cách sửa trên mặt bằng: giảm chiều cao tường phân khu, thay vách đặc bằng lưới bảo vệ hoặc kính an toàn ở tầm mắt; bố trí các trục quan sát (sight corridors) rộng 1,2–2 m tại các nút; đặt ít nhất 1 điểm quan sát (staff control point) cho mỗi 200–300 m2 khu chơi bóc tách. Trên bản vẽ, thể hiện các nón tầm nhìn 120° từ mỗi điểm nhân viên để kiểm thử.

2. Hành lang cụt (dead‑end) và lưu thông 1 chiều gây tắc khi thoát hiểm

Nguyên nhân trên bản vẽ: thiết kế tuyến chơi là mê cung hoặc đường ống (tube) dài dẫn vào khu chật, không có luồng dự phòng; đặt cửa ra/vào và lối thoát tập trung cùng một phía.

Hậu quả vận hành: khi cần sơ tán (cháy, sự cố y tế), trẻ và phụ huynh bị dồn ứ; kiểm soát đám đông khó; cửa thoát hiểm có thể bị chặn; nhân viên phải hướng dẫn thủ công, làm chậm egress.

Cách sửa trên mặt bằng: tạo luồng vòng (loop) thay vì dead‑end; tối thiểu 2 lối ra cho mỗi vùng chứa hơn số người theo yêu cầu mã địa phương; giảm chiều dài hành lang cụt dưới 6 m hoặc bổ sung lối tắt. Minh họa: nối hành lang A với hành lang B qua cửa phân chia, hoặc mở ô thông tầng/giếng nhìn để tạo hướng di chuyển bổ sung.

3. Use zones và bán kính an toàn không đúng loại thiết bị

Nguyên nhân trên bản vẽ: sao chép kích thước thiết bị mà không cộng use zone theo tiêu chuẩn; đặt xén vùng an toàn để tối đa diện tích thương mại; không phân biệt vùng cho nhóm tuổi khác nhau.

Hậu quả vận hành: va chạm giữa thiết bị chuyển động và người đi lại, tổn thương do thiếu vật liệu hấp thụ va đập xuống đúng bán kính; tranh chấp trách nhiệm bảo hiểm; phải tháo/lùi thiết bị trong giai đoạn thi công hoặc bảo trì tốn kém.

Cách sửa trên mặt bằng: áp dụng bán kính use zone từ tài liệu nhà sản xuất và chuẩn hóa theo ASTM F1487 (ví dụ: khoảng cách phía trước/sau, bên cạnh swing/slide). Trên bản vẽ, vẽ đường đồng tâm use zone bằng nét đứt và kiểm tra bằng phép đo CAD; tách khu cho nhóm tuổi khác nhau bằng buffer zone ít nhất 1,5–2 m.

4. Điểm kiểm soát nhân sự (staff control points) đặt sai vị trí

Nguyên nhân trên bản vẽ: coi nhẹ vị trí nhân viên, đặt quầy thu hoặc bar café ở rìa thay vì trung tâm; không tính đến góc quay, không gian cho hành động can thiệp nhanh.

Hậu quả vận hành: thời gian phản ứng tăng, nhân viên phải di chuyển vượt quá 15–20 m để đến sự cố; tăng số nhân sự cần thiết; tốn thêm chi phí vận hành lâu dài.

Cách sửa trên mặt bằng: xác định các staff control points chiến lược (mỗi điểm quan sát phủ 90–120°), bố trí lối tiếp cận trực tiếp, chừa phòng thao tác 2×2 m cho thiết bị sơ cứu/phụ kiện. Trên mặt bằng, đánh dấu vùng tầm phủ (coverage rings) để xác minh toàn bộ khu được quan sát bởi ít nhất một điểm nhân viên.

5. Khu kỹ thuật và kho bảo trì thiếu truy cập

Nguyên nhân trên bản vẽ: đặt kho dụng cụ, panel điện, hệ thống bơm nước bên trong khu chơi hoặc sau tường kín; lối vào hẹp, cửa chỉ mở từ trong; không tính khoảng thao tác 0,8–1 m xung quanh thiết bị kỹ thuật.

Hậu quả vận hành: bảo trì bị trì hoãn, phải tháo vật liệu lắp ráp để tiếp cận; nguy cơ kỹ thuật gây ảnh hưởng đến hoạt động khi sửa chữa; tăng chi phí vận hành và thời gian đóng cửa để bảo trì.

Cách sửa trên mặt bằng: bố trí kho và phòng kỹ thuật tiếp cận độc lập (không qua khu chơi), cửa mở ra hành lang dịch vụ, lối tiếp cận cho xe kéo hàng; chừa khoảng thao tác tối thiểu 1 m xung quanh panel và máy. Ghi chú trên bản vẽ vị trí ổ cắm, hộp kỹ thuật và đường đi tháo dỡ thiết bị lớn.

Checklist chuyên môn thẩm định bản vẽ

• Sightlines: kiểm tra nón tầm nhìn 120° từ mỗi staff control point; xác định blind spots; mô phỏng 3D.
• Use zones/clearance: vẽ rõ bán kính an toàn cho mọi thiết bị theo nhà sản xuất và ASTM F1487.
• Egress: số lối thoát, travel distance đến cửa thoát theo mã PCCC địa phương; tránh dead‑end >6 m.
• Corridor width: hành lang chính tối thiểu 1,2–1,5 m cho lưu thông bình thường; hành lang dịch vụ/EVAC rộng hơn theo yêu cầu địa phương.
• Staff placement & response: tối đa 15–20 m từ điểm quan sát đến bất kỳ vị trí nào trong khu; chừa space cho sơ cứu.
• Maintenance access: cửa kho kỹ thuật mở ra lối dịch vụ, không thông qua khu chơi; khoảng thao tác xung quanh thiết bị kỹ thuật tối thiểu 1 m.
• Accessibility: tuân thủ ADA/tiêu chuẩn tiếp cận địa phương cho đường vào, WC và lối xem cho phụ huynh.
• Surfacing: xác nhận lớp phủ phù hợp ASTM F1292 cho khu va đập; ghi rõ độ dày và vật liệu.
• Age separation: phân vùng theo nhóm tuổi với buffer zone 1,5–2 m; ghi nhãn rõ ranh giới trên bản vẽ.
• Service routes: tuyến cung cấp vật tư lớn (tháo lắp thiết bị) phải có clearance và cửa đủ rộng.

Q&A ngắn (từ góc nhìn nhà cung cấp/nhà thi công)

Làm thế nào kiểm chứng sightline hiệu quả trên bản vẽ?

Dùng mô phỏng 3D kết hợp kiểm thử nón tầm nhìn từ vị trí nhân viên (120° ngang, chiều cao mắt ~1,5 m). Thực hiện “tape‑out” trên hiện trường (dùng băng dính đánh dấu tầm nhìn) hoặc dựng mock‑up 1:1 trước khi cố định vách.

Nếu phát hiện dead‑end sau khi hoàn thiện, chọn giải pháp nào ít tốn kém nhất?

Ưu tiên: tạo lối thông bằng cửa nội bộ, tháo hoặc khoét mở một phần vách ngăn, hoặc bổ sung lối thoát tạm thời với tấm chắn di động đến khi sửa chính thức. Lựa chọn phụ thuộc vào cấu trúc vách, mục tiêu PCCC và chi phí tháo/ghép lại.

Nhà sản xuất thiết bị có vai trò gì trong giai đoạn bố trí?

Hầu hết nhà sản xuất FEC cung cấp bản vẽ use‑zone và yêu cầu lắp đặt chi tiết trong tài liệu kỹ thuật. Xác nhận thông số use‑zone, anchoring và yêu cầu dịch vụ trước khi chốt bố cục. Việc làm này tránh việc phải di dời thiết bị do vùng an toàn không đủ.

Kết luận: giảm rủi ro bằng kiểm chứng sớm

Những lỗi bố trí mặt bằng kể trên thường có thể phát hiện và sửa trên giai đoạn thiết kế hoặc giai đoạn shop‑drawing với chi phí thấp hơn nhiều so với sửa chữa sau hoàn thiện. Áp dụng checklist chuyên môn, mô phỏng sightline 3D, kiểm tra use‑zone theo ASTM/CPSC và phối hợp sớm với nhà sản xuất/nhà thi công sẽ giảm đáng kể rủi ro vận hành, tăng an toàn và bảo toàn ngân sách dự án. Tài liệu này nên dùng làm checklist bắt buộc cho review thiết kế trước khi phát hành hồ sơ thi công.

Gợi ý sử dụng: áp dụng checklist trong bài kết hợp với bản vẽ nhà sản xuất và mô phỏng để review thiết kế trước khi phát hành hồ sơ thi công; đối chiếu với các bài hướng dẫn bố trí theo diện tích để kiểm tra các điểm giám sát và lối thoát.

Ghi chú: Tham khảo CPSC Public Playground Safety Handbook và tiêu chuẩn ASTM F1487 (Standard Consumer Safety Performance Specification for Playground Equipment for Public Use) cùng các hướng dẫn lớp phủ ASTM F1292; kiểm tra phiên bản tiêu chuẩn áp dụng tại thời điểm thiết kế và quy định địa phương (PCCC, xây dựng).
